大家好，我是海灣消防。關于門禁系統，我們發過很多文章了，但是理論知識偏多一些，今天更新一些安裝方面的知識，這樣的話可以加深我們的學習，從此就掌握牢固了。

• 門禁常用的電鎖有：電插鎖，磁力鎖，電鎖口，電控鎖等。

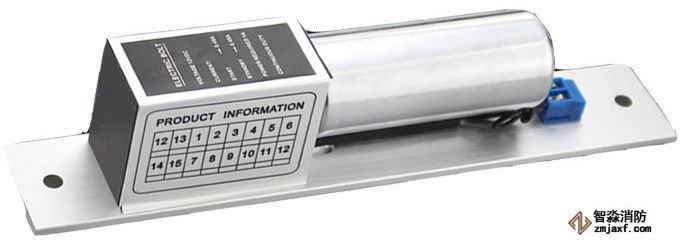

1、電插鎖：電插鎖看電線分為：兩線電插鎖、五線電插鎖、八線電插鎖。

1.1 兩線電插鎖：有兩條電線，紅色和黑色，紅色接電源+12VDC 黑色接GND。斷開任何一根線，鎖頭縮回，門打開。兩線電鎖，設計比較簡單，沒有單片機控制電路，鎖體容易發熱燙手，沖擊電流比較大，屬于價格比較低的低檔電插鎖。

1.2 五線電插鎖：有兩條電線，紅色和黑色，紅色接電源+12VDC 黑色接GND。還有 COM NO NC 三條線，是門磁信號線，反映門的開和關狀態，NO 和 NC 分別和 COM 組成兩對 信號相反（一組閉合信號，一組開路信號）。它通過門磁，根據當前門的開還是關狀態，輸出不同的開關信號給門禁控制器做判斷，例如 門禁的非法闖入報警、門長時間未關閉等功能都依賴這些信號做判斷，如果不需要這些功能，門磁信號線可以不接。五線電插鎖采用單片機控制器，發熱良性，帶延時控制，帶門磁信號輸出，屬于性價比好的常用型電鎖。

所謂帶延時控制，就是鎖體上有撥碼開關，可以設置關門的延時時間。通?？梢栽O(shè)置為 0秒，2.5秒，5秒，9秒。每個廠家的鎖分幾檔延時略有不同。

電插鎖上的關門延時設置

1.3 八線電插鎖：原理和5線電插鎖一樣。只是除了門磁狀態輸出外，還增加了鎖頭狀態輸出。即，鎖頭是不是伸出來信號不一樣。反映門的開和關狀態。它通過門磁，根據當前門的開還是關狀態，輸出不同的開關信號給門禁控制器做判斷。

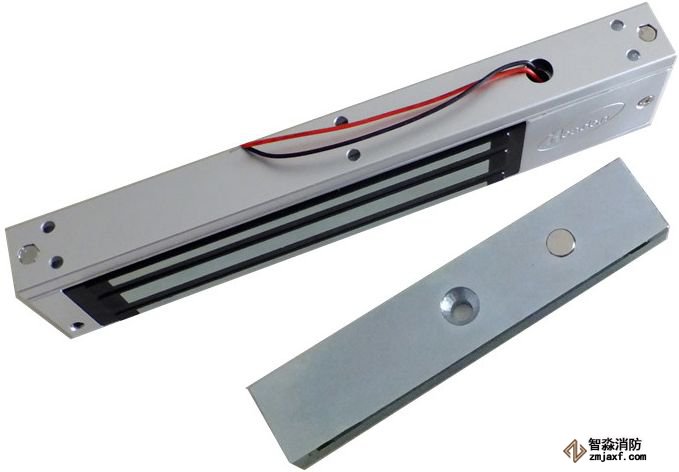

2、磁力鎖：

磁力鎖也叫電磁鎖，是一種依靠電磁鐵和鐵塊之間產生的吸力來閉合門的電鎖。磁力鎖也是一種斷電開門的電鎖。

有些磁力鎖是帶門狀態（門磁狀態）輸出的，你仔細觀察接線端，除電源接線端子外，還有 COM NO NC 三個接線端子，這些接線端子的作用可以根據當前門是開著還是關著，輸出不同的開關信號給門禁控制器做判斷，例如 門禁的非法闖入報警、門長時間未關閉等功能都依賴這些信號做判斷，如果不需要這些功能，門狀態信號端子可以不接。

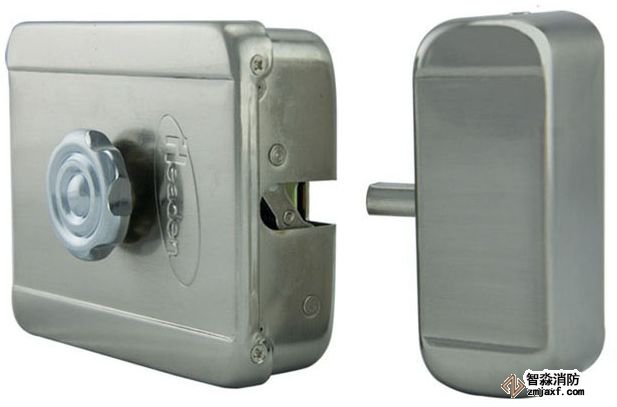

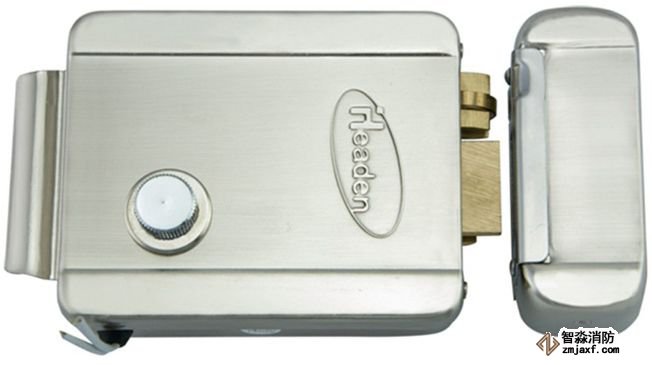

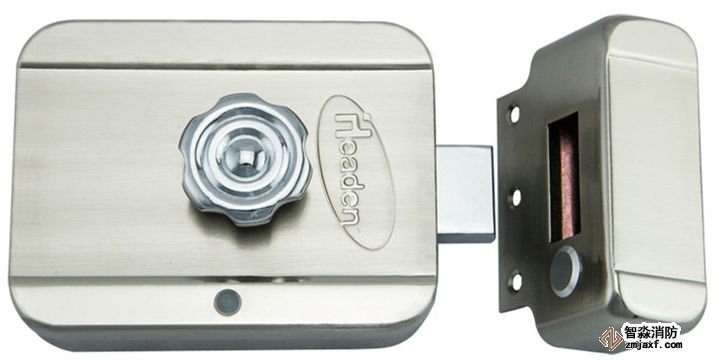

3、電控鎖、靜音鎖、電機鎖：

電控鎖缺點：沖擊電流較大，對系統穩定性沖擊大，開門時“啪”的一聲，噪音比較大。安裝不方便，經常需要專業的焊接設備，點焊到鐵門上。施工時要注意，開門延時不能長，只能設置在1秒鐘以內，如果時間長，有可能引起電控鎖發熱損壞。

針對噪音較大的缺點，設計出新款的“靜音電控鎖”，簡稱 “靜音鎖”。

另一種聲音更小的電鎖，他不再是利用電磁鐵原理，而是驅動一個小馬達來伸縮鎖頭。一般稱電機鎖或靈性鎖。

電控鎖、靜音鎖、電機鎖主要用于小區單元門，銀行儲蓄所二道門等場合。也可以用門內鎖上的旋鈕或者鑰匙打開。

• 門禁安裝難點在于電鎖安裝，裝什么電鎖主要由門決定

• 所以，最基本的問題是，“你們是什么門”

• 簡單的分，門可分為玻璃門、木門/金屬門（防盜門）

• 只要條件允許，均建議安裝“電插鎖”

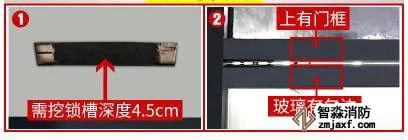

• 所謂條件，指上門框的垂直厚度大于4.5cm

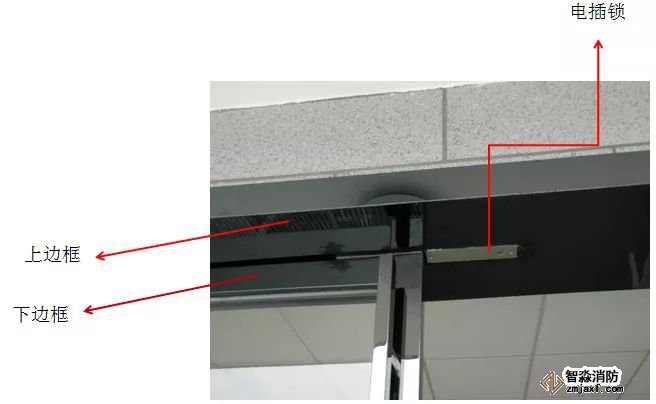

電插鎖是暗裝，要將鎖體埋入門框內，上圖是電插鎖最常見的安裝方式，要求玻璃門上下均有包邊

1.1 上下均有包邊的玻璃門

• 最常見的電插鎖安裝方式

• 不需要使用任何額外的配件

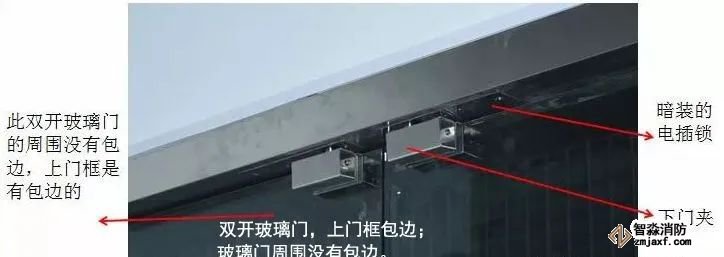

1.2 有上邊框，無下邊框的玻璃門

• 下無包邊，所以借助“下門夾” 固定鎖孔

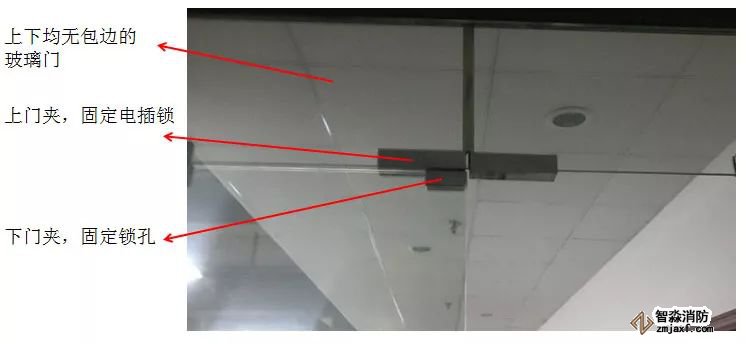

1.3 上下無邊框的玻璃門

• 需借助“上門夾”固定電插鎖，“下門夾”固定鎖孔

1.4 說明事項

• 電插鎖的優點：暗裝顯得美觀，能180度內外開門。

• 缺點：不如磁力鎖結實耐用，挖鎖孔，施工比較繁瑣。

• 建議安裝磁力鎖

• 磁力鎖優點：結實耐用

• 磁力鎖缺點：只能90度開門，即只能內開或外開。

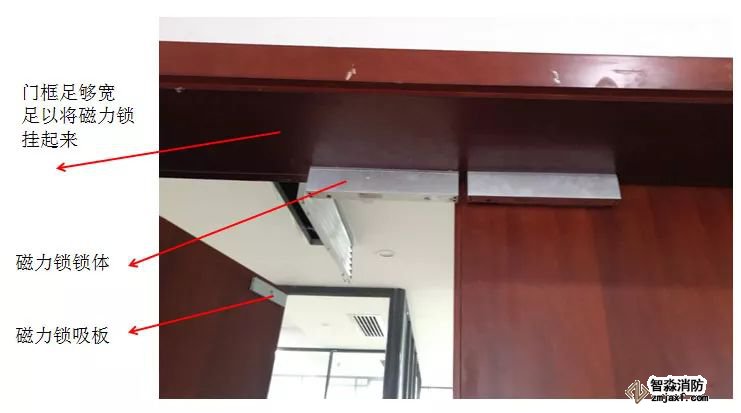

2.1 無輔助支架的掛式安裝

• 無須支架，是最常見的安裝方式

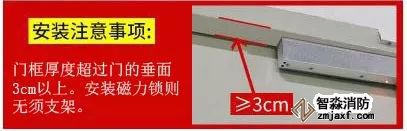

• 要求門框超過門的垂面3cm以上的

掛式安裝典型圖片展示如下：

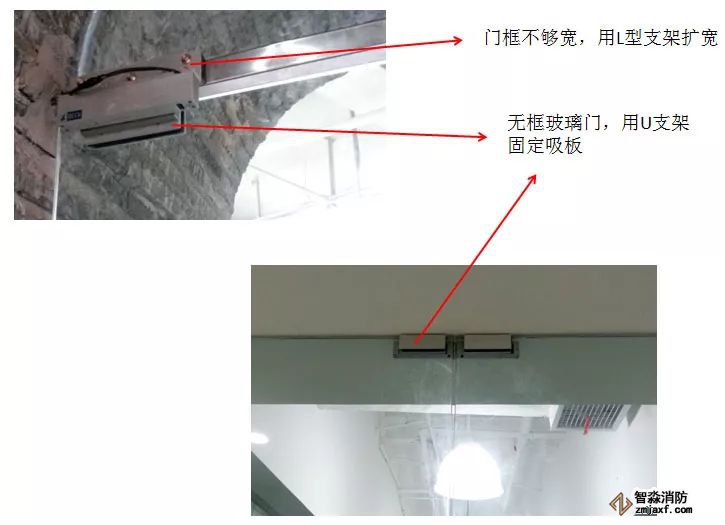

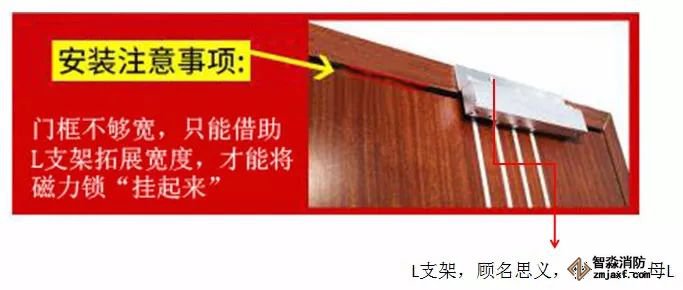

2.2 L支架輔助掛式安裝

• 當門框不夠?qū)挄r，借助L支架拓展門框?qū)挾龋尨帕︽i得以“掛起來”

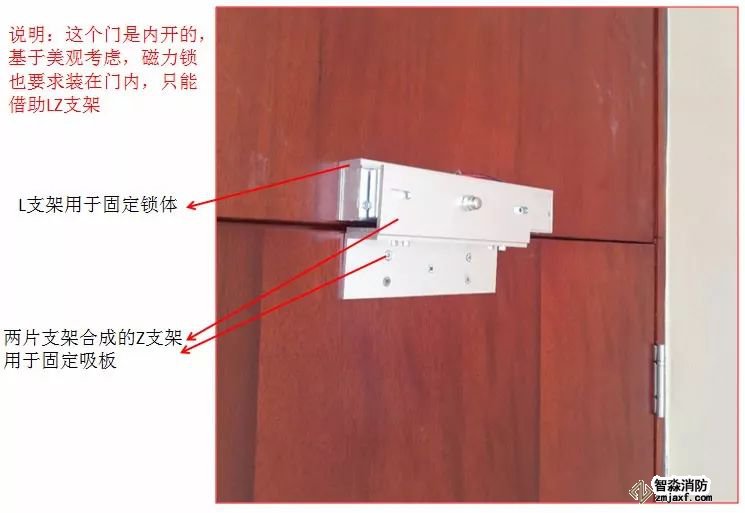

2.3 內開門，ZL支架輔助安裝

• 掛式安裝，鎖的方向與開門方向是相反的，如門向內開，鎖則裝外面，如門向外開，鎖則裝在里面。

• 有時內開門，因為美觀上的考慮，不希望鎖裝在外面，這時只能借助LZ支架輔助安裝。

• 有些大型的玻璃門，用電插鎖就不合適了，因為不如磁力鎖結實

• 如果上下門框都有包邊的話，將其看作是木門即可

• 下無邊框（無包邊）的玻璃門，需要使用輔助U型支架

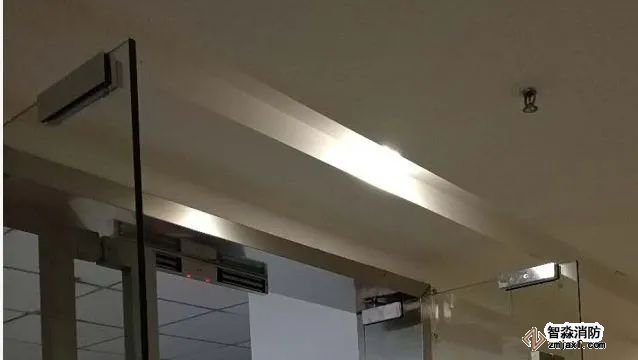

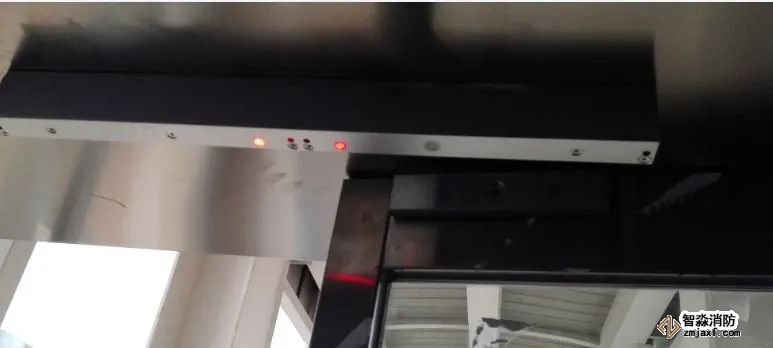

圖解：磁力鎖在玻璃門上的掛式安裝，門框夠?qū)?，無需支架
