海灣J-SAM-GST9121B手動火災報警按鈕結構特征、接線安裝
文章來源：cnkrok.com作者：海灣消防公司人氣：2375日期：2020-10-23 03:08:38
海灣J-SAM-GST9121B手動火災報警按鈕結構特征、接線安裝

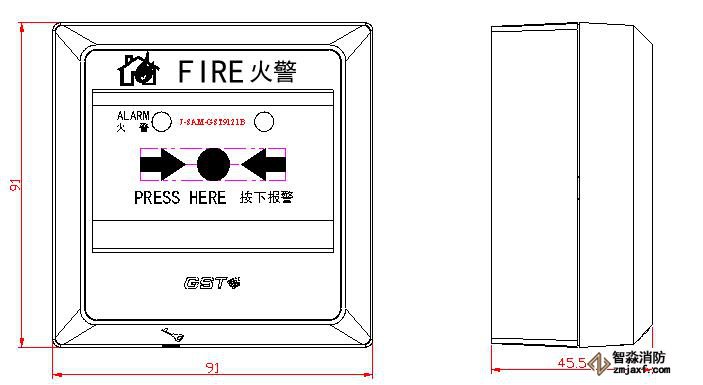

海灣J-SAM-GST9121B手動火災報警按鈕外形示意圖如下

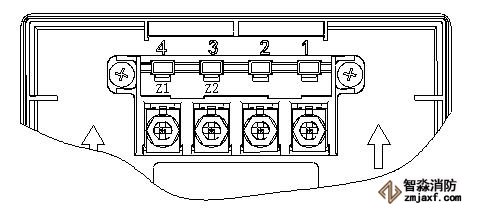

手動火災報警按鈕外接端子示意圖如下
其中：
Z1、Z2：無極性信號二總線接線端子。
布線要求：Z1、Z2可選用截面積不小于1.0mm2的RVS雙絞線。

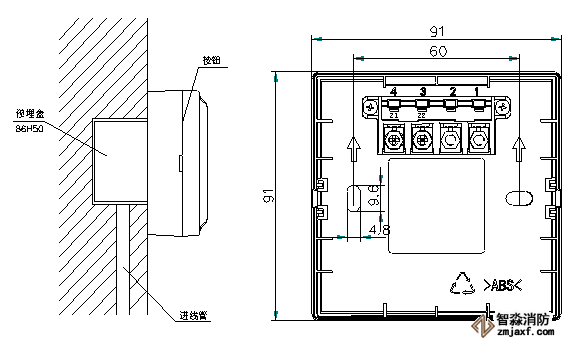

手動火災報警按鈕安裝時只需拔下報警按鈕，從底殼的進線孔中穿入電纜并接在相應端子上，再插好報警按鈕即可安裝好報警按鈕，安裝孔距為60mm。報警按鈕安裝采用預埋盒安裝方式，如下圖所示。
海灣安全技術有限公司主營：海灣消防報警系統銷售報價,消防工程改造，氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址：http://cnkrok.com/；海灣服務熱線：18910580194
