弱電工程無線網絡基礎知識及安裝調試
前言：

大家好，我是海灣消防。無線網絡在智能化行業非常廣泛，比如無線覆蓋系統，無線監控系統等，這些基礎知識，都是我們作為從業人員必須掌握的知識。今天一起來學習一下吧。

正文：

1、什么是AP？

答：  AP--無線訪問接入點（WirelessAccessPoint）
AP就是傳統有線網絡中的HUB，也是組建小型無線局域網時最常用的設備。AP相當于一個連接有線網和無線網的橋梁，其主要作用是將各個無線網絡客戶端連接到一起，然后將無線網絡接入以太網，從而達到網絡無線覆蓋的目的。

AP還分 “瘦”和“胖”？

瘦AP（FITAP）：

也稱無線網橋、無線網關，也就是所謂的“瘦”AP。

通俗理解瘦AP：本身并不能進行配置，需要一臺專門的設備（無線控制器）進行集中控制管理配置。

控制器+瘦AP+路由器架構，一般用于無線網覆蓋，因?yàn)樵贏P數量眾多的時候，只通過控制器來管理配置，會簡化很大的工作量；

胖AP（FATAP）

業界所謂的胖AP，也有人稱之為無線路由器。無線路由器與純AP不同，除無線接入功能外，一般具備WAN、LAN兩個接口，支持地址轉換（NAT）功能，多支持DHCP服務器、DNS和MAC地址克隆，以及VPN接入、防火墻等安全功能。

2、什么是AC？

答：無線控制器（Wireless AccessPoint Controller）是一種網絡設備，用來集中化控制局域網內可控的無線AP，是一個無線網絡的核心，負責管理無線網絡中的所有無線AP，對AP管理包括：下發配置、修改相關配置參數、射頻智能管理、接入安全控制等。（目前市面流通的所有AC和AP都是相同
廠商的才能相互管理）

3、什么是POE供電，什么是POE交換機？

答：POE （PowerOver Ethernet）POE 也被稱為基于局域網的供電系統（PoL,Powerover LAN ) 或有源以太網 ( Active Ethernet)，有時也被簡稱為以太網供電，指的是在現有的以太網Cat.5布線基礎架構不作任何改動的情況下，在為一些基于IP的終端（如IP電話機、無線局域網接入點AP、網絡攝像機等）傳輸數據信號的同時，還能為此類設備提供直流供電的技術。POE技術能在確?，F(xiàn)有結構化布線安全的同時保證現有網絡的正常運作，最大限度地降低成本。

市場大眾應用--POE 交換機：POE交換機就是除了能提供普通交換機所具有的傳輸功能，還能給網線的另一端設備提供供電功能。供電+數據傳輸一體化，不需要另加供電模塊或者 POE供電模塊為設備供電，一根Cat.5線完成所有工作。

POE供電"標準"與"非標準"差異

•    標準poe : 依照IEEE802.3af/at規范制定，需要先偵測受電端25K特征電阻，進行握手，握手成功，才供電；否則僅通數據（data）。
•    舉例:將POE供電器插到計算機網卡，不會燒毀計算機網卡僅可以正常上網因?yàn)閿?shù)據可通過。
•    非標準POE:也叫強供型，交流電一通電即供電;非先偵測受電端，不進行握手，直接48V或54V供電。
•    舉例: 將POE供電器插到計算機網卡，可以正常上網，但是不協商直接供電48或54V，有可能會燒毀設備。

市面上大體分48V、24V和12V等幾種輸出電壓（DC）

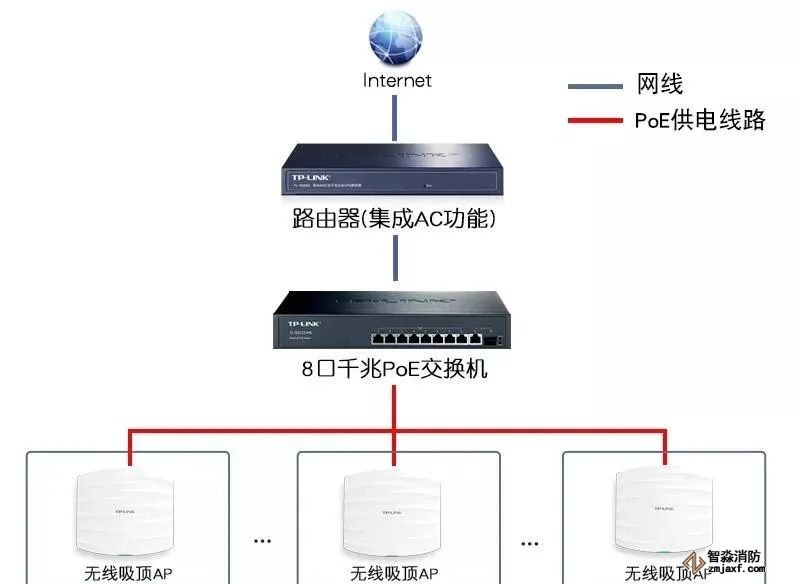

4、部署一個無線工程都需要哪些軟硬件？

基礎硬件：路由器 POE交換機 AC控制器無線AP

高端硬件：防火墻路由器流量及行為管理旁路主交換機樓層交換機 POE交換機 AC控制器無線 AP

5、AP的功率是不是越大越好？

答：不是，AP的功率越大，代表發射的信號強度越高，從字面上理解，會將您引到誤區，信號越強當然越好了，但是信號強是針對本身而言，整個無線網絡中傳輸信號是雙方的，發射端與接收端都會相互傳輸數據，發送端信號過強，勢必會影響接收端回傳數據，這樣就會造成網絡傳輸延遲或丟包等現象。

通俗理解：

一個空間內，你和另一個人在同時對話，對方的聲音過大，你的聲音很小，就會造成對方聽不到你在說什么，從而影響通話質量。

6、在一個大型無線工程內，關鍵的點和最需要注意的地方是什么？

工程角度關鍵點：

a、設計

實際施工圖，確定布線的走向位置，需要考慮諸如：隱蔽性，對建筑物破壞(建筑結構特點)，在利用現有空間同時避開電源線路和其他線路，現場情況下的對線纜等的必要和有效的保護需求。

b、路由器的位置

路由器一般選用在地下的弱電間（遠離強電間，避免強電磁干擾），注意通風，保持干燥，最好配有機柜，與核心交換機放在一起。

c、POE供電交換機的位置

POE交換機位置選擇要合理，位于AP點位中間位置，減少走線成本，縮短交換機到AP距離

d、AP位置選擇

AP的點位布設選擇場景的中心地帶，向外圍輻射狀布設。AP件的覆蓋范圍要重疊，減少信號盲區。AP距離POE交換機距離不要超過80米（正品安普網線為例）

e、網線的鋪設

網線作為網絡信號的傳輸載體，在鋪設過程中要注意線路的保護，不要出現折斷或者死角，必要情況下要穿鐵管或者放在屋頂橋架內。特別注意的是原理高壓電線，減少對信號的干擾

實操調試及后期維護角度注意事項：

a、外網及路由：外網線接入到位，確保線路正常上網條件，接通路由，保證路由本身能夠正常上網通信，施工時接通主交換及施工樓層交換，保證主干網絡通信正常。

b、調試對講機：調試階段需要跟商場借調一套對講設備，方便進行調試工作。

c、施工及調試階段，需對AP、交換機、網線、等施工調試硬件預留有足夠備件。

d、施工圖：每次施工前，請施工方給我方員兩份施工圖。

施工網絡拓?fù)鋱D：要求，詳細樓層交換機、路由信息及位置，每層AP等硬件個數和連接方法。

施工設備連接線標識圖：要求，路由和交換機及AP連接信息，對應端口等，所有連接線理論大致網線長度（包括路-交換-AP之間）。

e、施工布線及線標規劃：

信息標識記錄：AP點Mac信息記錄：施工方安放AP位置時需記錄該AP所在樓層號和位置號以及對應Mac信息（注意對應樓層圖AP編號，比如：1樓1號 mac信息  格式為 1F-1 : AC:11:22:33:44:AP ）。此信息統一按樓層分布記錄到Word文檔樓層商場施工圖內或者直接手工記錄到施工圖邊側空余地方，方便后期維護使用。

線標標識記錄：
（1）交換機端的輸入輸出線上：需要標明標識或者序號所接線頭是哪個樓層和位置號的AP連接的，（注意對應樓層圖AP編號，比如：1樓1號   格式為 1F-1 ），外網進來的線也要有線標：需要標明”外網接入。
（2）所有樓層交換機之間互聯：在交換機的線路互聯線頭端需要標明標識或者序號所接線頭來源。（注意寫上樓層及交換機標注，比如：1樓1號交換機，格式為1F-1 SW）

現場查看已安裝AP 有沒有通電，和正常工作：

施工人員施工完畢，現場全部檢驗所有AP通電正常，通電情況下正常狀態：AP上綠色指示燈長亮，如路由到位并運行情況下，可通過軟件檢測該AP是否正常散發信號及上網。

如果以上信息完全清晰，那么不需要施工人員在現場，如果以上信息完全不清晰，每次調試需要請施工人員現場配合。
