8.3.1.1室內消防給水管道布置要求

1.室內消火栓超過10個且室外消防用水量大于15L/s時，其消防給水管道應連成環狀，且至少應有2條進水管與室外管網或消防水泵連接。當其中一條進水管發生事故時，其余的進水管應仍能供應全部消防用水量。

2.高層建筑應設置獨立的消防給水系統。室內消防豎管應連成環狀，每根消防豎管的直徑應按通過的流量經計算確定，但不應小于DN100。

3.60m以下的單元式住宅建筑和60m以下、每層不超過8戶、建筑面積不超過650㎡的塔式住宅建筑，當設兩根消防豎管有困難時，可設一根豎管，但必須采用雙閥雙出口型消火栓。

4.室內消火栓給水管網應與自動噴水滅火系統的管網分開設置；當合用消防泵時，供水管路應在報警閥前分開設置。

5.高層建筑，設置室內消火栓且層數超過4層的廠房（倉庫），設置室內消火栓且層數超過5層的公共建筑，其室內消火栓給水系統和自動噴水滅火系統應設置消防水泵接合器。

消防水泵接合器應設置在室外便于消防車使用的地點，與室外消火栓或消防水池取水口的距離宜為15~40m。水泵接合器宜采用地上式，當采用地下式水泵接合器時，應有明顯標志。

消防水泵接合器的數量應按室內消防用水量計算確定。每個消防水泵接合器的流量宜按10~15L/s計算。消防給水為豎向分區供水時，在消防車供水壓力范圍內的分區，應分別設置水泵接合器。

6.室內消防給水管道應采用閥門分成若干獨立段。對于單層廠房（倉庫）和公共建筑，檢修停止使用的消火栓不應超過5個。對于多層民用建筑和其他廠房（倉庫），室內消防給水管道上閥門的布置應保證檢修管道時關閉的豎管不超過1根，但設置的豎管超過3根時，可關閉2根；對于高層民用建筑，當豎管超過4根時，可關閉不相鄰的兩根。

閥門應保持常開，并應有明顯的啟閉標志或信號。

7.消防用水與其他用水合用的室內管道，當其他用水達到最大小時流量時，應仍能保證供應全部消防用水。

8.允許直接吸水的市政給水管網，當生產、生活用水量達到最大且仍能滿足室內外消防用水量時，消防泵宜直接從市政給水管網吸水。

9.嚴寒和寒冷地區非采暖的廠房（倉庫）及其他建筑的室內消火栓系統，可采用干式系統，但在進水管上應設置快速啟閉裝置，管道最高處應設置自動排氣閥。

8.3.1.2消防水箱的設置要求

1.設置常高壓給水系統并能保證最不利點消火栓和自動噴水滅火系統等的水量和水壓的建筑物，或設置干式消防豎管的建筑物，可不設置消防水箱。

2.設置臨時高壓給水系統的建筑物應設置消防水箱（包括氣壓水罐、水塔、分區給水系統的分區水箱）。消防水箱的設置應符合下列規定。

1）重力自流的消防水箱應設置在建筑的最高部位。

2）消防水箱應儲存10min的消防用水量。當室內消防用水量不大于25L/s，經計算消防水箱所需消防儲水量大于12?時，仍可采用12?；當室內消防用水量大于25L/s，經計算消防水箱所需消防儲水量大于18?時，仍可采用18?。

3）消防用水與其他用水合用的水箱應采取消防用水不作他用的技術措施。

4）消防水箱可分區設置，并聯合給水方式的分區消防水箱容量應與高位消防水箱相同。

5）除串聯消防給水系統外，發生火災后由消防水泵供給的消防用水不應進入消防水箱。

3.建筑高度不超過100m的高層建筑，其最不利點消火栓靜水壓力不應低于0.07MPa；建筑高度超過100m的建筑，其最不利點消火栓靜水壓力不應低于0.15MPa。當高位消防水箱不能滿足上述靜壓要求時，應設增壓設施。增壓設施應符合下列規定：

1）增壓水泵的出水量，對消火栓給水系統不應大于5L/s；對自動噴水滅火系統不應大于1L/s。

2）氣壓水罐的調節水容量宜為450L。

4.建筑的室內消火栓、閥門等設置地點應設置永久性固定標識。

5.建筑內設置的消防軟管卷盤的間距應保證有一股水流能到達室內地面任何部位，消防軟管卷盤的安裝高度應便于取用。

消火栓按鈕安裝在消火栓內，可直接接入控制總線。按鈕還帶有一對動合輸出控制觸點，可用來做直接氣泵開關。消火栓按鈕的安裝方法如圖8-11所示。

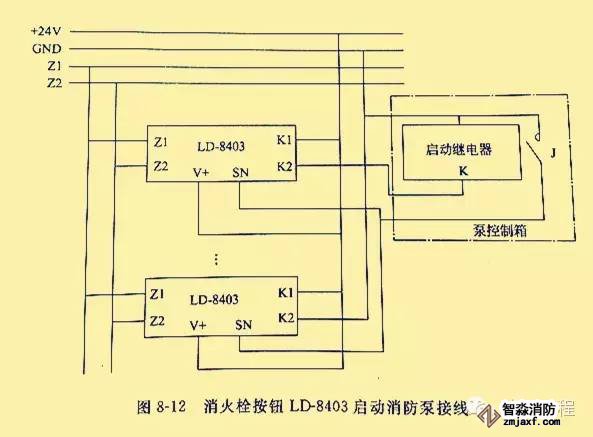

消火栓按鈕的信號總線采用RVS型雙絞線，截面積≥1.0m㎡；控制線和應答線采用BV線，截面積≥1.5m㎡。用消火栓按鈕LD-8403啟動消防泵的接線如圖8-12所示。

8.3.3.1室內消火栓布置要求

1.除無可染物的設備層外，設置室內消火栓的建筑物，其各層均應設置消火栓。

單元式、塔式住宅建筑中的消火栓宜設置在樓梯間的首層和各層樓層休息平臺上，當設2根消防豎管確有困難時，可設1根消防豎管，但必須采用雙口雙閥型消防栓。干式消火栓豎管應在首層靠出口部位設置便于消防車供水的快速接口和止回閥。

2.消防電梯間前室內應設置消火栓。

3.室內消火栓應設置在位置明顯且易于操作的部位。栓口離地面或操作基面高度宜為1.1m，其出水方向宜向下或與設置消火栓的墻面成90°；栓口與消火栓箱內邊緣的距離不應影響消防水帶的連接。

4.冷庫內的消火栓應設置在常溫穿堂或樓梯間內。

5.室內消火栓的間距應由計算確定。對于高層民用建筑、高層廠房（倉庫）、高架倉庫和甲類、乙類廠房，室內消火栓的間距不應大于30m；對于其他單層和多層建筑及建筑高度不超過24m的裙房，室內消火栓的間距不應大于50m。

6.同一建筑物內應采用統一規格的消火栓、水槍和水帶。每條水帶的長度不應大于25m。

7.室內消火栓的布置應保證每一個防火分區同層有兩支水槍的充實水柱同時到達任何部位。建筑高度不大于24m且體積不大于5000?的多層倉庫，可采用1支水槍充實水柱到達室內任何部位。

水槍的充實水柱應經計算確定，甲、乙類廠房、層數超過6層的公共建筑和層數超過4層的廠房（倉庫），不應小于10m；高層建筑、高架倉庫和體積大于25000?的商店、體育館、影劇院、會堂、展覽建筑、車站、碼頭、機場建筑等，不應小于13m；其他建筑，不宜小于7m。

8.高層建筑和高位消防水箱靜壓不能滿足最不利點消火栓水壓要求的其他建筑，應在每個室內消火栓處設置直接啟動消防水泵的按鈕，并應有保護設施。

9.室內消火栓栓口處的出水壓力大于0.5MPa時，應設置減壓設施；靜水壓力大于1.0MPa時，應采用分區給水系統。

10.設置有室內消火栓的建筑，如為平屋定時，宜在平屋頂上設置試驗和檢查用的消火栓，采暖地區可設在頂層出口處或水箱間內。

8.3.3.2消火栓安裝要求

1.室內消火栓口距地面安裝高度為1.1m。栓口出口方向宜向下或與墻面垂直以便于操作，而且水頭損失較小，屋頂應設檢查用消火栓。

2.建筑物設有消防電梯時，則在其前室應設室內消火栓。

3.同一建筑內應用同一規格的消火栓、水帶和水槍。消火栓口出水壓力超過5.0×10³Pa時，應設減壓孔板或減壓閥減壓。為保證滅火用水，臨時高壓消火栓給水系統的每個消火栓處應設置直接啟動水泵的按鈕。

4.消防水喉用于撲滅在普通消火栓使用前的初期火災，只要求有一股水射流能到達室內地面任何部位，安裝高度應便于取用。

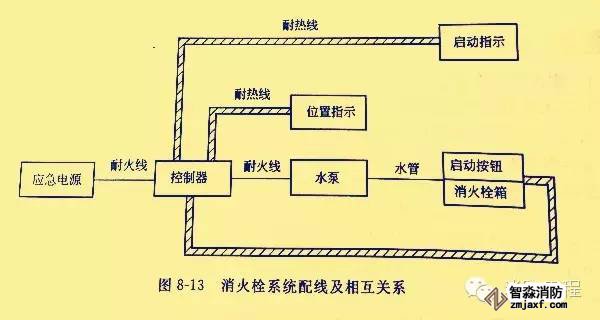

消火栓系統的配線及相互關系如圖8-13所示。
