導語：相信您對消防應急照明及疏散指示系統并不陌生，它是為人員疏散、消防作業提供照明和疏散指示的系統，由各類消防應急燈具及相關裝置組成。生活中它們隨處可見。但自從GB50116-2013新增加消防應急照明和疏散指示系統，該產品系統又一度成為了新鮮的行業熱詞。為什么呢？

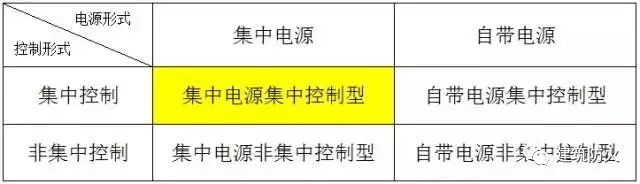

集中電源集中控制型優勢

1.實現了“就近疏散”向“安全疏散”的轉變

消防火災報警器聯動，可以快速、準確地獲得火災點的位置信息，計算機自動生成疏散預案，并控制消防應急標志燈指示出最佳疏散路線。

2.安全電壓供電

消防應急燈具采用DC24V供電。DC24V供電系統被稱之為“不帶電系統”。相比傳統的應急照明燈具使用的是220V供電。安全性大大提高。

3.事故風險低，維護成本低

電池總站式供電系統有供電全面癱瘓的風險；自帶電源式消防應急燈具的電池維護和更換不方便，運行成本高。分散設置集中供電的優勢非常明顯。

系統施工與安裝：

問：集中電源集中控制型的消防應急照明和疏散指示系統該如何施工呢？

答：照圖施工。施工前，應具備系統圖、設備布置平面圖、接線圖、安裝圖以及消防聯動邏輯說明等必要的技術文件。施工過程中，施工單位應做好施工（包括隱蔽工程驗收）、檢驗、調試、設計變更等相關記錄。施工過程結束后，施工方應對系統的安裝質量進行全數檢查?？⒐r(shí)，施工單位應完成竣工圖及竣工報告。

這類產品系統的圖紙，查看和統計都比較簡單容易?？辞宄到y(tǒng)圖例、注意參數配置就可以了。

問：該類產品系統如何安裝？

答：請注意：現行規范GB50166-2007中沒有明確消防應急照明和疏散指示系統施工及驗收規范，但是相關規范諸如GB50016、GB50116、GB50045都有涉及該產品的相關要求。匯總整理如下，僅供參考。

1.消防應急標志燈具的安裝

（1）在頂部安裝時，盡量不要吸頂安裝，燈具上邊與頂棚距離宜大于200mm；吊裝時，應采用金屬吊桿或吊鏈，吊桿或吊鏈上端應固定在建筑結構件上；

（2）低位安裝在疏散走道及其轉角處時，應安裝在距地面（樓面）1m以下的墻上，標志表面應與墻面平行，凸出墻面的部分不應有尖銳角及伸出的固定件；

（3）安裝在地面上時，燈具的所有金屬構件應采用耐腐蝕構件或做防腐處理，電源連接和控制線連接應采用密封膠密封，標志燈具表面應與地面平行，與地面高度差不宜大于3mm，與地面接觸邊緣不宜大于1mm；

（4）在人員密集的大型室內公共場所的疏散走道和主要疏散線路上設置的保持視覺連續的消防應急標志燈具在安裝時，箭頭指示方向或?qū)蚬饬髁鲃臃较驊?yīng)與疏散方向一致。

2.消防應急照明燈具的安裝

（1）消防應急照明燈具應均勻布置，最好安裝在棚頂或距樓地面2m以上的側面墻上；

（2）在側面墻上頂部安裝時，其底部距地面距離不得低于2m，在距地面1m以下側面墻上安裝時，應采用嵌入式安裝，其凸出墻面最大水平距離不應超過20mm，且應保證光線照射在安裝燈具的水平線以下；不得安裝在地面或1～2m之間側面墻上；

（3）吊裝時，要采用金屬吊桿或吊鏈，吊桿或吊鏈上端應固定在建筑結構件上。

3.應急照明配電箱和分配電裝置的安裝

（1）應急照明配電箱和分配電裝置落地安裝時宜高出地面50mm以上，屏前和屏后的通道最小寬度應符合《低壓配電設計規范》GB50054中的規定；

（2）應急照明配電箱和分配電裝置安裝在墻上時，其底邊距地面高度宜為1.3～1.5m，靠近門軸的側面距墻不應小于0.5m，正面操作距離不應小于1.0m。

4.應急照明集中電源的安裝

（1）安裝場所應無腐蝕性氣體、蒸汽、易燃物及塵土；電池應安裝于通風良好的場所，嚴禁安放在密封環境、有可燃?xì)夤艿馈}庫等場所；

（2）落地安裝時，宜高出地面150mm以上，屏前和屏后的通道應能夠滿足更換電池的需求。

5.應急照明控制器的安裝

（1）落地安裝時，其底邊宜高出地坪0.1～0.2m

（2）應急照明控制器應安裝牢固，不得傾斜，安裝在輕質墻上時，應采取加固措施；

（3）應急照明控制器的主電源要有明顯標志，并應直接與消防電源連接，嚴禁使用電源插頭。應急照明控制器與其外接備用電源之間應直接連接。接地應牢固，并應有明顯標志；

（4）應急照明控制器的控制線路要單獨穿管。引入應急照明控制器的電纜或?qū)Ь€，配線應整齊，避免交叉，并應固定牢靠；電纜芯線和所配導線的端部，均應標明編號，并與圖紙一致，字跡應清晰且不易退色；端子板的每個接線端，接線不得超過2根；電纜芯和導線，應留有不小于200mm的余量；導線應綁扎成束；導線穿管后，應將管口封堵。

功能調試：

A、模擬消防聯動控制信號，應急照明控制器應控制相關消防應急燈具轉入應急工作狀態；

B、應急照明控制器應能控制并顯示系統內所有的消防應急燈具、消防應急電源、應急照明分配電裝置及其它附件的工作狀態；

C、手動控制消防應急照明控制器，使消防應急燈具轉入應急工作狀態，相關消防應急燈具應轉入應急工作狀態。
