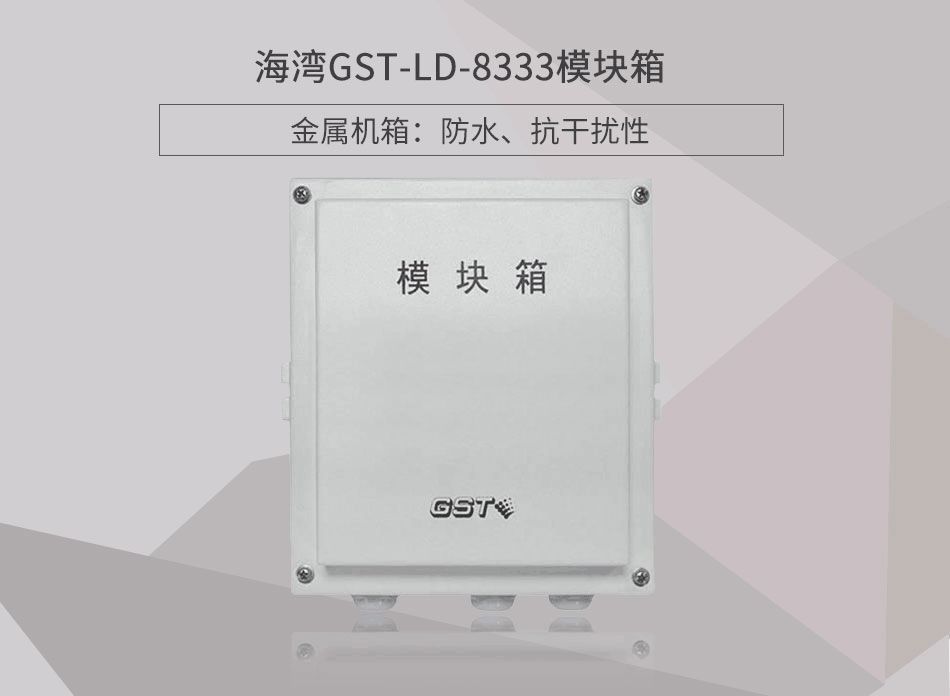

一、海灣GST-LD-8333模塊箱概述：


　　GST-LD-8333編址接口模塊(以下簡稱模塊)可與GST-HX-F8501(Ex)本安型火災聲警報器或GST-HX-F8502(Ex)本安型火災聲光警報器（以下簡稱本安型警報器）配接，組成本安型防爆系統。模塊接收到火災報警控制器（以下簡稱控制器）發出的啟動命令或外控“S”、“G”閉合觸點信號后，啟動現場的本安型警報器，并將動作信息傳回控制器。當出現DC24V電源故障或與現場的本安型警報器連線發生故障時，將向控制器發送故障信號并點亮故障燈。

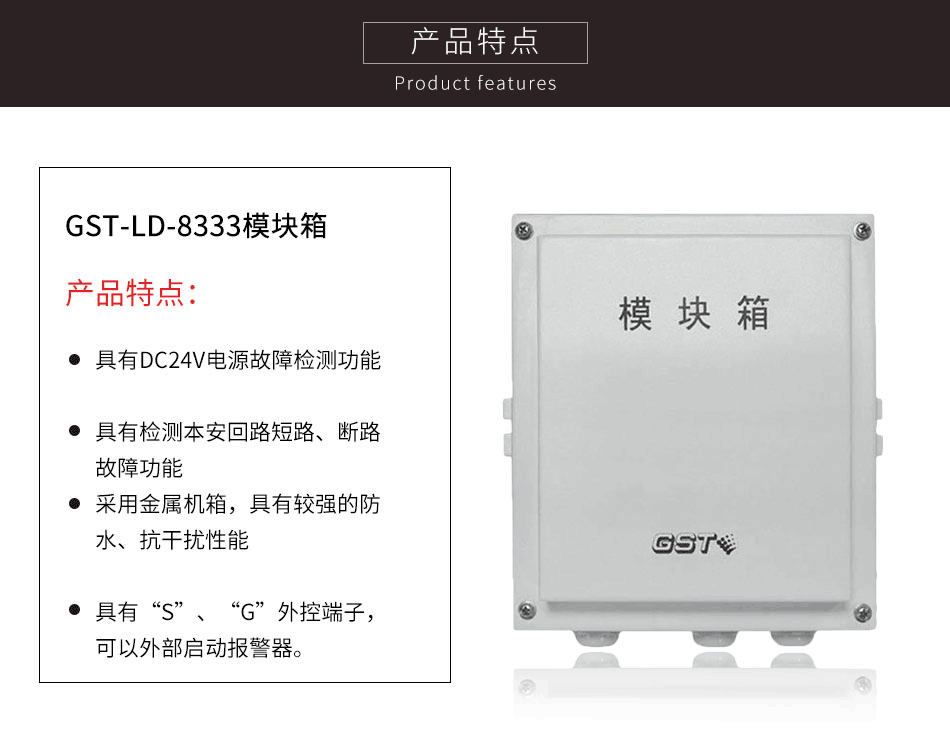

二、海灣GST-LD-8333模塊箱特點：


　　1.具有DC24V電源故障檢測功能；



　　2.具有檢測本安回路短路、斷路故障功能；



　　3.采用金屬機箱，具有較強的防水、抗干擾性能；



　　4.具有“S”、“G”外控端子，可以外部啟動報警器。

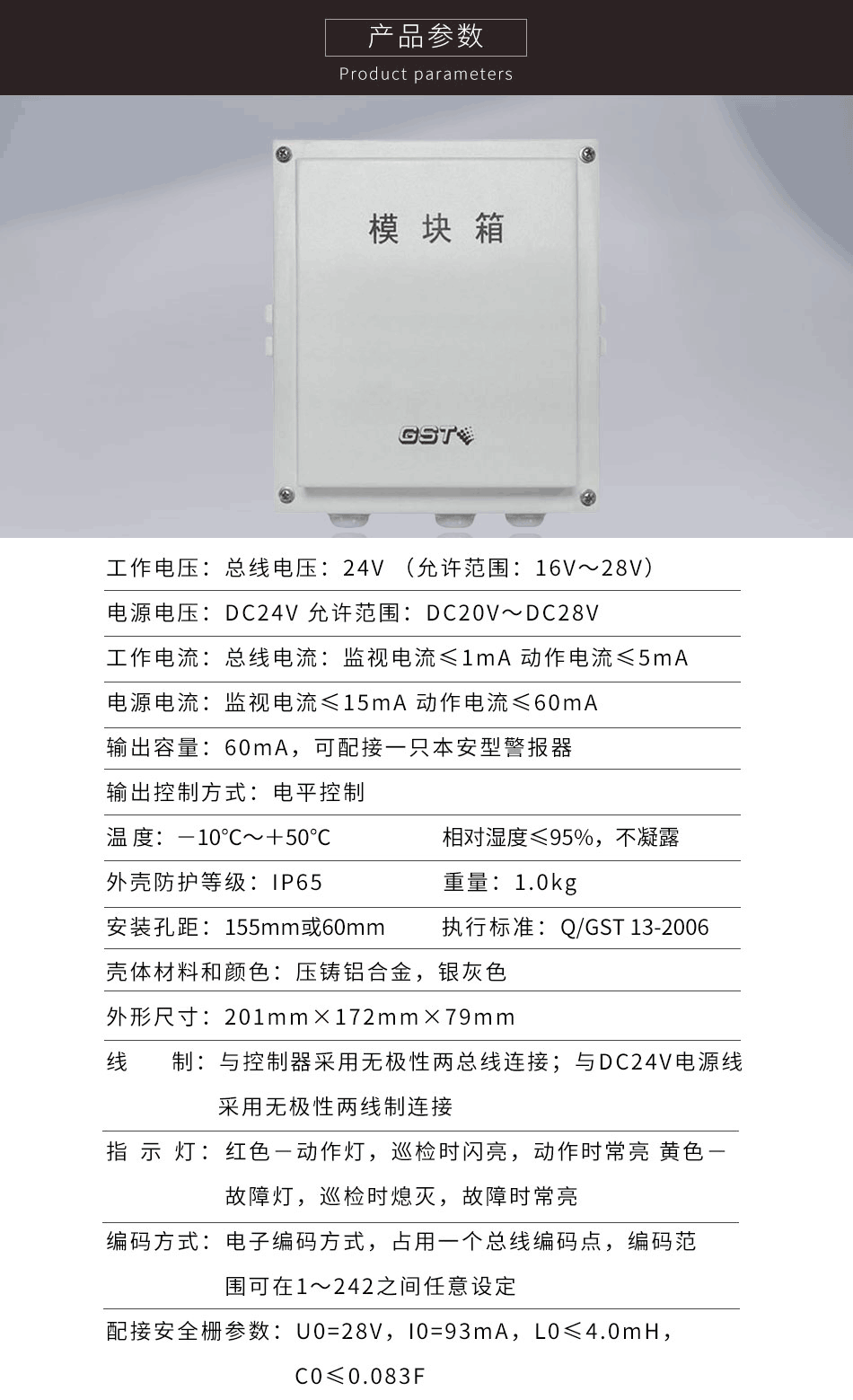

三、海灣GST-LD-8333模塊箱技術特性：


　　1.工作電壓：總線電壓：24V允許范圍：16V～28V



　　2.電源電壓：DC24V允許范圍：DC20V～DC28V



　　3.工作電流：總線電流：監視電流≤1mA動作電流≤5mA電源電流：監視電流≤15mA動作電流≤60mA



　　4.輸出容量：60mA，可配接一只本安型警報器



　　5.輸出控制方式：電平控制



　　6.配接安全柵參數：U0=28V，I0=93mA，L0≤4.0mH，C0≤0.083F



　　7.編碼方式：電子編碼方式，占用一個總線編碼點，編碼范圍可在1～242之間任意設定



　　8.指示燈：紅色－動作燈，巡檢時閃亮，動作時常亮黃色－故障燈，巡檢時熄滅，故障時常亮

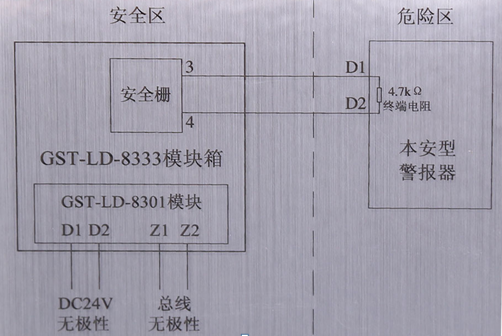

　　9.線制：與控制器采用無極性兩總線連接；與DC24V電源線采用無極性兩線制連接



　　10.使用環境：溫度：－10℃～＋50℃相對濕度≤95%，不凝露



　　11.外形尺寸：201mm×172mm×79mm



　　12.外殼防護等級：IP65



　　13.殼體材料和顏色：壓鑄鋁合金，銀灰色



　　14.重量：1.0kg



　　15.安裝孔距：155mm或60mm
