海灣J-SAM-GST9116 手動火災報警按鈕接線技術安裝
特點
海灣J-SAM-GST9116手動火災報警按鈕安裝在船舶及工業防爆場所，當人工確認火災發生后按下報 警按鈕上的按片，可發出火災報警信號。
報警按鈕既可以工作在編碼模式：即與我公司生產的聯動型火災報警控制器連接，通過總線傳遞信息；也可以工作在非編碼模式：直接與 DC24V 連接，通過按鍵開關輸出火警信號。
報警按鈕的防爆性能符合 GB 3836.1 《爆炸性氣體環境用電氣設備 第 1 部分: 通用要求》、 GB 3836.2《爆炸性氣體環境用電氣設備 第 2 部分: 隔爆型 “d”》、GB 12476.1《可燃性粉塵環境 用電氣設備 第 1 部分：用外殼和限制表面溫度保護的電氣設備 第 1 節：電氣設備的技術要求》標 準的要求，同時還滿足 GB 19880《手動火災報警按鈕》中的各項要求。
報警按鈕適用于船舶、爆炸性氣體危險場所的 1 區、2 區和爆炸性粉塵危險場所的 20 區、21 區和 22 區，可用于戶外，需根據現場環境選用
主要技術指標
(1) 工作電壓：編碼模式：總線 24V，工作電壓范圍：總線 16V～28V 非編碼模式：DC24V，工作電壓范圍：DC20V～DC28V
(2) 工作電流：監視電流≤0.8mA，報警電流≤2.5mA
(3) 輸出容量：常開無源輸出，觸點容量 DC24V/1A

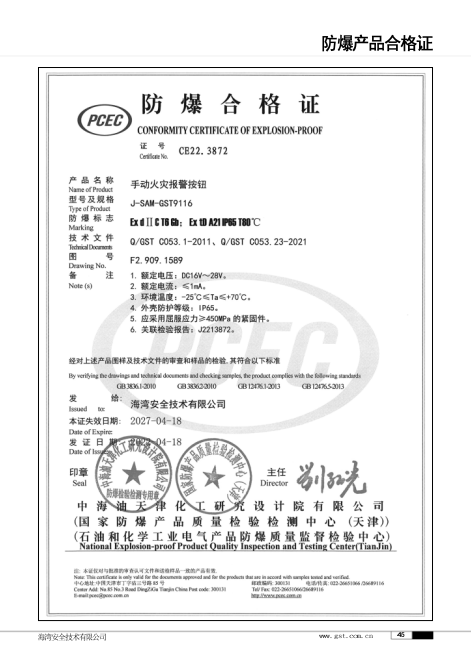

(4) 防爆標志：ExdⅡBT6/DIP A20 TA,T6 ；ExdⅡCT6/DIP A20 TA,T6
(5) 火警指示燈：紅色，正常監視時閃亮，報警后常亮
(6) 外殼防護等級：IP66
(7) 使用環境：溫度：-25℃～+70℃ 相對濕度≤95%，不結露
(8) 外形尺寸：ExdⅡBT6/DIP A20 TA,T6 ：196mm×129mm×95mm；
ExdⅡCT6/DIP A20 TA,T6：211mm×129mm×95mm
結構特征、安裝與布線

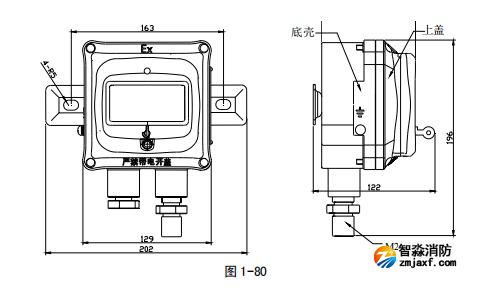

按鈕外形圖如圖 1-80 所示：
報警按鈕的安裝采用壁掛安裝和立柱安裝兩種方式。

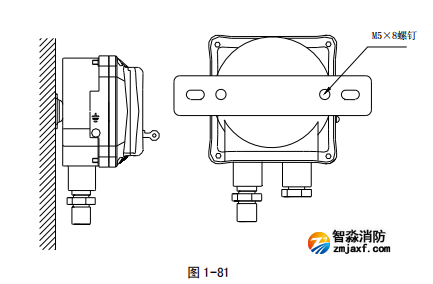

壁掛安裝方式示意圖如圖 1-81 所示：
報警按鈕主體分為底殼和上蓋兩部分，安裝前，應首先將上蓋上的 4 個固定螺栓擰下，將上蓋 小心的從底殼上取下來。
將掛板與底殼用 M5×8 的十字槽盤頭螺釘連接牢固，然后使用 M8×60 的膨脹螺栓將報警按鈕的 底殼和掛板直接固定在墻壁上。

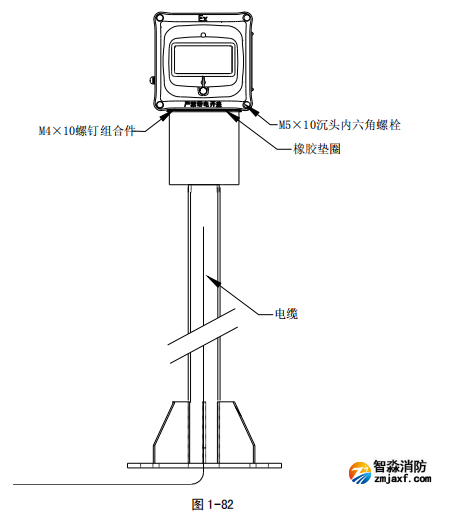

立柱安裝方式示意圖如圖 1-82 所示：
報警按鈕上蓋線路板上配有接線端子，對外接線端子示意圖如圖 1-83
其中：
Z1、Z2：編碼模式：接信號總線，無極性；非編碼模式：接 DC24V，無極性。
Z3、Z4：用于 Z1、Z2 輸入信號的分線輸出。
K1、K2：無源常開輸出端子，當報警按鈕按下時，輸出觸點閉合，可直接控制外部設備。 可根據實際情況選擇是否使用。
接線時應將電纜線按順序接入接線端子上。
接好線后，將上蓋蓋到底殼上，然后將上蓋與底殼用 M5×10 的沉頭內六角螺釘固定即完成安 裝。
本報警按鈕室外安裝時可配用 LZ10011 型防雨罩與 LZ1001 型立柱。LZ10011 型防雨罩可采用 壁掛式安裝，也可與 LZ1001 型立柱配套安裝。

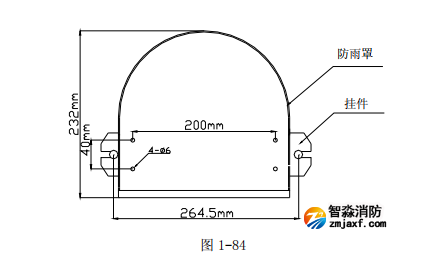

LZ10011 型防雨罩壁掛安裝時需配用掛件進行安裝，壁掛安裝示意圖如圖 1-84 所示。

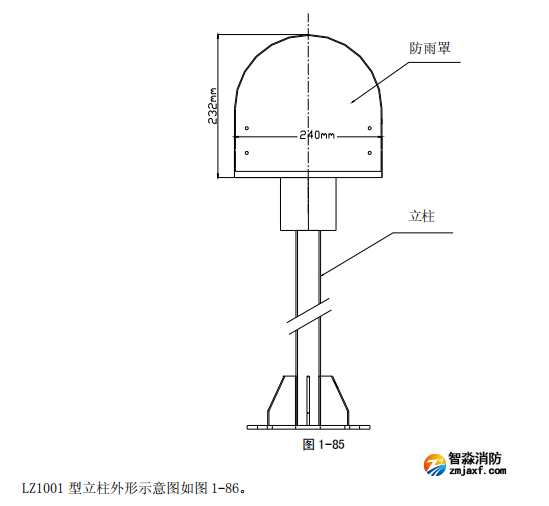

LZ10011 型防雨罩與 LZ1001 型立柱配套安裝示意圖如圖 1-85

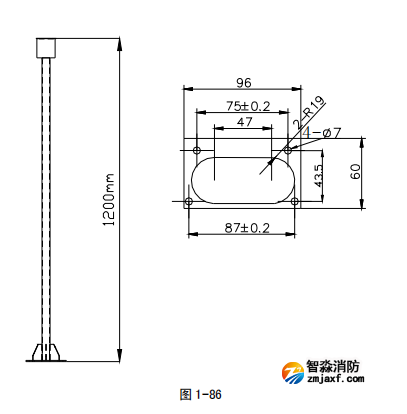

布線要求：
本報警按鈕應用于ⅡB 環境中，電纜引入裝置為橡膠密封圈型式。將截面積≥1mm2 、外徑為φ 8mm-φ10mm 的屏蔽耐火雙絞電纜穿過金屬墊圈和橡膠密封圈，將橡膠密封圈、金屬墊圈連同電纜一 同旋進報警按鈕殼體，用扳手將密封圈壓緊對絲旋緊。
本報警按鈕也可應用于ⅡC 環境中，但需使用隔爆型電纜密封套（填料函）作為引入裝置，安 裝時，必須用填料函將電纜密封套填充，填充材料及填充方式符合防爆相關規定。
