報警儀設置的太少了屬于重大事故隱患，你知道報警儀應該設置多少嗎？有毒和可燃?xì)怏w探測器覆蓋半徑是多少？

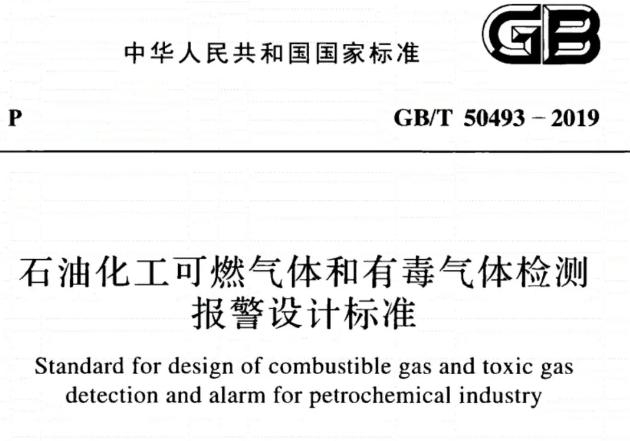

依據GB/T50493-2019《石油化工可燃?xì)怏w和有毒氣體檢測報警設計標準》4.2生產設施

　　4.2.1 釋放源處于露天或敞開式廠房布置的設備區域內,可燃?xì)怏w探測器距其所覆蓋范圍內的任一釋放源的水平距離不宜大于10m，有毒氣體探測器距其所覆蓋范圍內的任一釋放源的水平距離不宜大于4m。

　　4.2.2 釋放源處于封閉式廠房或局部通風不良的半敞開廠房內，可燃?xì)怏w探測器距其所覆蓋范圍內的任一釋放源的水平距離不宜大于5m；有毒氣體探測器距其所覆蓋范圍內的任一釋放源的水平距離不宜大于2m。

相關條文說明：

　　可燃?xì)怏w探測器的布置，主要是有利于及早發現可燃?xì)怏w的泄漏，防止爆炸氣云的擴散，帶來重大火災爆炸隱患；有毒氣體探測器的布點，主要是有利于及早發現有毒氣體的泄漏，防止有毒氣云的擴散影響操作人員和周邊環境安全。這兩條的要求是結合國內外企業可燃?xì)怏w與有毒氣體探測器系統的布點的和管理經驗提出的。

　　所謂露天布置是指設備布置在沒有廠房，沒有頂棚的室外。敞開式廠房布置是指設備布置在設有屋頂，不設建筑外圍護結構的建筑物內。

　　封閉廠房是指有門、有窗、有墻、有頂棚的廠房，半敞開式廠（庫）房是指設有屋頂、建筑外圍護結構局部采用墻體構造的生產性或儲存性建筑物，封閉墻體面積不超過總墻體面積一半的建筑，通常多為局部通風不良場所。布置在封閉式廠房內的設備，屬于室內布置；布置在半敞開式廠房內的設備，應根據具體的布置情況確定，如果通風不良，也可視為室內布置。

　　通常，建筑物內，采用強制通風或自然通風的小時通風體積量高于6倍建筑體積時為通風良好，此時，爆炸危險區域的空氣流量能使易燃物質很快稀釋到爆炸下限值的25％以下。除此而外，其他相對封閉、缺乏強制或自然通風條件、空間狹小的場所和部位屬于局部通風不良。

　　根據液化石油氣擴散速率試驗，室內當釋放流率為600L/h（10L/min）時，LPG的擴散速度為0.15m/s，泄漏發生1min～1.5min內即可檢測到，扣除儀表本身響應時間30s后，擴散時間為30s～60s，擴散距離4.5m～9m。由此推論，一臺在室內安裝的探測器其有效覆蓋半徑可按4.5m～9m考慮。

　　按日本《一般高壓氣體安全規則》中LPG安全規則，關于“可燃性氣體及有毒氣體的泄漏檢測報警器的布置”，室內布置的容易泄漏的高壓氣體設備，容易滯留可燃?xì)怏w的場所，在這些設備群的周圍以10m間距設一個探測器的比例計算設置探測器的數量。在室外布置的容易泄漏的高壓氣體設備在鄰近高壓設備，墻壁及其他構筑物，在坑槽等易于滯留氣體的場所，在這設備群的周圍以20m間距設一個探測器的比例計算設置探測器的數量。上述容易泄漏的高壓氣體設備一般指壓縮機、泵、反應器、儲罐等。分析日本的規定可折算為：探測器的有效覆蓋水平平面半徑，在室內為5m，在室外為10m。

　　據資料報導：試驗表明：在泄放量為5L/min～10L/min，連續釋放5min，探測器與泄放點間的最靈敏區范圍為10m以內，有效檢測距離是20m。

　　按現行國家標準《作業場所環境氣體檢測報警儀通用技術要求》GB12358標準的要求，可燃?xì)怏w和有害氣體泄漏30s～60s即應響應報警。

　　BP和殼牌的探測器布點是以爆炸氣云檢測為導向的，沒有直接提探測器和泄漏點距離應該是多少，實際上只是依據爆炸理論，給出了可能造成破壞性事故所需可燃?xì)怏w氣云的目標直徑。BP公司的規定（GP 30-85-2009）是以氣云檢測為導向的。文中第7.2.2條中提到在封閉的空間中將探測器設置到合適的高度以5m為間距設置探測器，因為直徑小于5m的云團即使燃燒也不至于產生爆炸超壓所需的速度，所以直徑5m的云團是目標云團。文中第7.2.5條中提到開放式空間則探測器布點間距是10m（邊界處有探測器布點時除外），直徑10m的云團是目標云團（開放式空間中設備的密集程度要小于0.3），如果設備的密集程度大于0.3，那么開放式空間這個布點間距還是需要按照5m來布設探測器的。第11.3節是專門講探測器如何布局的，包括探測器布置的設計高度等。有毒氣體探測器的布置主要用于職工健康防護，以TWA為報警閾值一般布置在巡查、檢修及逃生路線上。Shell公司的規定（DEP 32.30.20.11-2011）也是以氣云檢測為導向的。文中第6.2.2條給的云團直徑分別為5m、7m、10m，指的是目標氣云（邊緣濃度為100％LEL）的氣團的直徑。其中，5m是封閉或設備密集場所，10m是開放式空間，7m為半敞開空間和設備管路比較密集的場所。毒性氣體云團直徑取8m。

　　實際上，氣體泄漏的場景是很復雜的，泄漏介質特性、環境條件、探測器型式和布點、探測器的可靠性等因素對探測器是否能及時探測到泄漏現象都有影響。氣體探測器是一種被動的探測儀器，只有氣云飄到時才有可能被動地探測到。做探測器布點分析時，判斷擴散氣云可能存在的位置，對確定探測器類型和布點的位置很重要。

　　封閉或半敞開廠房內有一層或二層，如果可燃?xì)怏w或有毒氣體壓縮機布置在廠房的第二層，為安全起見，盡快檢測出泄漏的可燃?xì)饣蛴卸練怏w，在二層需按本條規定設置探測器。在一層無釋放源的情況下，比空氣重的可燃?xì)怏w或有毒氣體的沉積，所以在一層按本標準的第4.4.4條的規定設置探測器。有釋放源的情況下，仍按本條設置探測器。

　　對于常溫下氣體密度大于空氣的介質，結合周圍環境特點，常將探測器安裝在低于泄漏點的下方平面上；對于常溫下氣體密度小于空氣的介質，常將探測器安裝在高于于泄漏點的上方平面上。對于容易積聚有毒氣體的場所需特別注意探測器監測點的設定。由于介質溫度以及泄漏點環境的差異，處理那些常溫下與空氣的密度比在0.8～1.2范圍內的氣體介質泄漏時，要注意泄漏的氣體可以向泄漏點周圍的各個方向擴散，探測器布點設計時，需根據泄漏源周邊的環境和泄漏介質的擴散特點做具體分析。

簡單總結：

　　可燃?xì)怏w：室內是5米；室外是10米；

　　有毒氣體：室內是2米；室外是4米。

　　幫助記憶方法：室外是室內的2倍。
