《消防設施通用規范 》GB55036-2022

4.0.6 每個報警閥組控制的供水管網水力計算最不利點灑水噴頭處應設置末端試水裝置，其他防火分區、樓層均應設置DN25的試水閥。末端試水裝置應具有壓力顯示功能，并應設置相應的排水設施。

 《消防給水及消火栓系統技術規范 》GB50974-2014

9.3.1 消防給水系統試驗裝置處應設置專用排水設施，排水管徑應符合下列規定：

    1 自動噴水滅火系統等自動水滅火系統末端試水裝置處的排水立管管徑，應根據末端試水裝置的泄流量確定，并不宜小于DN75；

    2 報警閥處的排水立管宜為DN100；

    3 減壓閥處的壓力試驗排水管道直徑應根據減壓閥流量確定，但不應小于DN100。

13.1.9 調試過程中，系統排出的水應通過排水設施全部排走，并應符合下列規定：

    1 消防電梯排水設施的自動控制和排水能力應進行測試；

    2 報警閥排水試驗管處和末端試水裝置處排水設施的排水能力應進行測試，且在地面不應有積水；

    3 試驗消火栓處的排水能力應滿足試驗要求；

    4 消防水泵房排水設施的排水能力應進行測試，并應符合設計要求。

    檢查數量：全數檢查。

    檢查方法：使用壓力表、流量計、專用測試工具和直觀檢查。

13.2.6 消防水泵驗收應符合下列要求：

    1 消防水泵運轉應平穩，應無不良噪聲的振動；

    2 工作泵、備用泵、吸水管、出水管及出水管上的泄壓閥、水錘消除設施、止回閥、信號閥等的規格、型號、數量，應符合設計要求；吸水管、出水管上的控制閥應鎖定在常開位置，并應有明顯標記；

    3 消防水泵應采用自灌式引水方式，并應保證全部有效儲水被有效利用；

    4 分別開啟系統中的每一個末端試水裝置、試水閥和試驗消火栓，水流指示器、壓力開關、壓力開關（管網）、高位消防水箱流量開關等信號的功能，均應符合設計要求；

    5 打開消防水泵出水管上試水閥，當采用主電源啟動消防水泵時，消防水泵應啟動正常；關掉主電源，主、備電源應能正常切換；備用泵啟動和相互切換正常；消防水泵就地和遠程啟停功能應正常；

    6 消防水泵停泵時，水錘消除設施后的壓力不應超過水泵出口設計工作壓力的1.4倍；

    7 消防水泵啟動控制應置于自動啟動擋；

    8 采用固定和移動式流量計和壓力表測試消防水泵的性能，水泵性能應滿足設計要求。

    檢查數量：全數檢查。

    檢查方法：直觀檢查和采用儀表檢測。

13.2.15 消防給水系統流量、壓力的驗收，應通過系統流量、壓力檢測裝置和末端試水裝置進行放水試驗，系統流量、壓力和消火栓充實水柱等應符合設計要求。

    檢查數量：全數檢查。

    檢查方法：直觀檢查。

14.0.6 閥門的維護管理應符合下列規定：

    1 雨淋閥的附屬電磁閥應每月檢查并應作啟動試驗，動作失常時應及時更換；

    2 每月應對電動閥和電磁閥的供電和啟閉性能進行檢測；

    3 系統上所有的控制閥門均應采用鉛封或鎖鏈固定在開啟或規定的狀態，每月應對鉛封、鎖鏈進行一次檢查，當有破壞或損壞時應及時修理更換；

    4 每季度應對室外閥門井中，進水管上的控制閥門進行一次檢查，并應核實其處于全開啟狀態；

    5 每天應對水源控制閥、報警閥組進行外觀檢查，并應保證系統處于無故障狀態；

    6 每季度應對系統所有的末端試水閥和報警閥的放水試驗閥進行一次放水試驗，并應檢查系統啟動、報警功能以及出水情況是否正常；

    7 在市政供水閥門處于完全開啟狀態時，每月應對倒流防止器的壓差進行檢測，并應符合國家現行標準《減壓型倒流防止器》GB/T 25178、《低阻力倒流防止器》JB/T 11151和《雙止回閥倒流防止器》CJ/T 160等的有關規定。

《 自動噴水滅火系統設計規范》 GB50084-2017

4.3.2 自動噴水滅火系統應有下列組件、配件和設施：

      1 應設有灑水噴頭、報警閥組、水流報警裝置等組件和末端試水裝置，以及管道、供水設施等；

      2 控制管道靜壓的區段宜分區供水或設減壓閥，控制管道動壓的區段宜設減壓孔板或節流管；

      3 應設有泄水閥（或泄水口） 、排氣閥（或排氣口）和排污口；

      4 干式系統和預作用系統的配水管道應設快速排氣閥。有壓充氣管道的快速排氣閥入口前應設電動閥。

6.5.1 每個報警閥組控制的最不利點灑水噴頭處應設末端試水裝置，其他防火分區、樓層均應設直徑為25mm的試水閥。

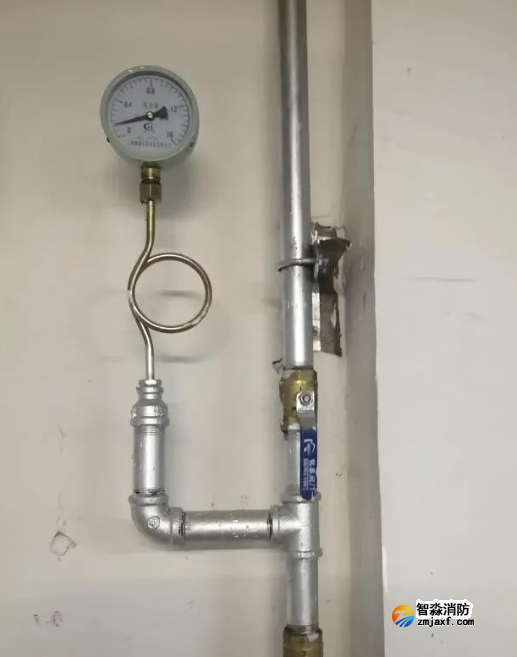

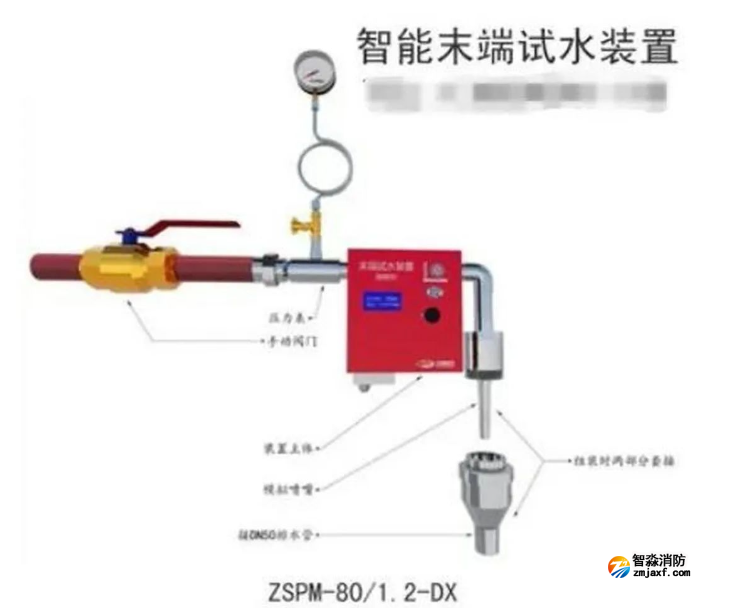

6.5.2 末端試水裝置應由試水閥、壓力表以及試水接頭組成。試水接頭出水口的流量系數 ，應等同于同樓層或防火分區內的最小流量系數灑水噴頭。末端試水裝置的出水，應采取孔口出流的方式排入排水管道 ，排水立管宜設伸頂通氣管，且管徑不應小于75mm。

6.5.3 末端試水裝置和試水閥應有標識，距地面的高度宜為1.5m，并應采取不被他用的措施。

8.0.10 短立管及末端試水裝置的連接管，其管徑不應小于25mm。

5.1.15 管道支架、吊架、防晃支架的安裝應符合下列要求：

      1 管道應固定牢固；管道支架或吊架之間的距離不應大于表5.1.15-1~表5.1.15-5的規定。

鍍鋅鋼管道、涂覆鋼管道支架或吊架之間的距離

不銹鋼管道的支架或吊架之間的距離

注：1 在距離各管件或閥門100mm以內應采用管卡牢固固定，特別在干管變支管處；

注：1 橫管的任何兩個接頭之間應有支承；

       2 不得支承在接頭上。

      檢查數量：抽查20%，且不得少于5處。

      檢查方法：尺量檢查。

      2 管道支架、吊架、防晃支架的型式、材質、加工尺寸及焊接質量等，應符合設計要求和國家現行有關標準的規定。

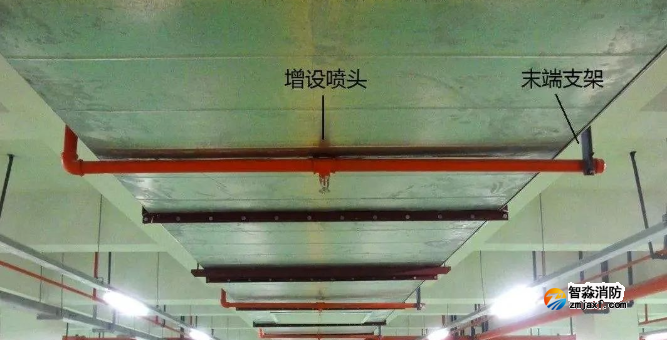

      3 管道支架、吊架的安裝位置不應妨礙噴頭的噴水效果；管道支架、吊架與噴頭之間的距離不宜小于300mm；與末端噴頭之間的距離不宜大于750mm。

      檢查數量：抽查20%，且不得少于5處。

      檢查方法：尺量檢查。

      4 配水支管上每一直管段、相鄰兩噴頭之間的管段設置的吊架均不宜少于1個，吊架的間距不宜大于3.6m。

      檢查數量：抽查20%，且不得少于5處。

      檢查方法：觀察檢查和尺量檢查。

      5 當管道的公稱直徑等于或大于50mm時，每段配水干管或配水管設置防晃支架不應少于1個，且防晃支架的間距不宜大于15m；當管道改變方向時，應增設防晃支架。

      檢查數量：全數檢查。

      檢查方法：觀察檢查和尺量檢查。

      6 豎直安裝的配水干管除中間用管卡固定外，還應在其始端和終端設防晃支架或采用管卡固定，其安裝位置距地面或樓面的距離宜為1.5m~1.8m。

      檢查數量：全數檢查。

      檢查方法：觀察檢查和尺量檢查。

5.4.5 末端試水裝置和試水閥的安裝位置應便于檢查、試驗，并應有相應排水能力的排水設施。

      檢查數量：全數檢查。

      檢查方法：觀察檢查。

7.2.5 報警閥調試應符合下列要求：

      1 濕式報警閥調試時，在末端裝置處放水，當濕式報警閥進口水壓大于0.14MPa、放水流量大于1L/s時，報警閥應及時啟動；帶延遲器的水力警鈴應在5s~90s內發出報警鈴聲，不帶延遲器的水力警鈴應在15s內發出報警鈴聲；壓力開關應及時動作，啟動消防泵并反饋信號。

      檢查數量：全數檢查。

      檢查方法：使用壓力表、流量計、秒表和觀察檢查。

      2 干式報警閥調試時，開啟系統試驗閥，報警閥的啟動時間、啟動點壓力、水流到試驗裝置出口所需時間，均應符合設計要求。

      檢查數量：全數檢查。

      檢查方法：使用壓力表、流量計、秒表、聲強計和觀察檢查。

     3 雨淋閥調試宜利用檢測、試驗管道進行。自動和手動方式啟動的雨淋閥，應在15s之內啟動；公稱直徑大于200mm的雨淋閥調試時，應在60s之內啟動。雨淋閥調試時，當報警水壓為0.05MPa時，水力警鈴應發出報警鈴聲。

      檢查數量：全數檢查。

      檢查方法：使用壓力表、流量計、秒表、聲強計和觀察檢查。

7.2.7 聯動試驗應符合下列要求，并應按本規范附錄C表C.0.4的要求進行記錄：

      1 濕式系統的聯動試驗，啟動一只噴頭或以0.94L/s~1.5L/s的流量從末端試水裝置處放水時，水流指示器、報警閥、壓力開關、水力警鈴和消防水泵等應及時動作，并發出相應的信號。

      檢查數量：全數檢查。

      檢查方法：打開閥門放水、使用流量計和觀察檢查。

      2 預作用系統、雨淋系統、水幕系統的聯動試驗，可采用專用測試儀表或其他方式，對火災自動報警系統的各種探測器輸入模擬火災信號，火災自動報警控制器應發出聲光報警信號，并啟動自動噴水滅火系統；采用傳動管啟動的雨淋系統、水幕系統聯動試驗時，啟動1只噴頭，雨淋閥打開，壓力開關動作，水泵啟動。

      檢查數量：全數檢查。

      檢查方法：觀察檢查

      3 干式系統的聯動試驗，啟動1只噴頭或模擬1只噴頭的排氣量排氣，報警閥應及時啟動，壓力開關、水力警鈴動作并發出相應信號。

      檢查數量：全數檢查。

      檢查方法：觀察檢查。

8.0.6 消防水泵驗收應符合下列要求：

      1 工作泵、備用泵、吸水管、出水管及出水管上的閥門、儀表的規格、型號、數量，應符合設計要求；吸水管、出水管上的控制閥應鎖定在常開位置，并有明顯標記。

      檢查數量：全數檢查。

      檢查方法：對照圖紙觀察檢查。

      2 消防水泵應采用自灌式引水或其他可靠的引水措施。

      檢查數量：全數檢查。

      檢查方法：觀察和尺量檢查。

      3 分別開啟系統中的每一個末端試水裝置和試水閥，水流指示器、壓力開關等信號裝置的功能應均符合設計要求。濕式自動噴水滅火系統的最不利點做末端放水試驗時，自放水開始至水泵啟動時間不應超過5min。

      4 打開消防水泵出水管上試水閥，當采用主電源啟動消防水泵時，消防水泵應啟動正常；關掉主電源，主、備電源應能正常切換。備用電源切換時，消防水泵應在1min或2min內投入正常運行。自動或手動啟動消防泵時應在55s內投入正常運行。

      檢查數量：全數檢查。

      檢查方法：觀察檢查。

      5 消防水泵停泵時，水錘消除設施后的壓力不應超過水泵出口額定壓力的1.3倍~1.5倍。

      檢查數量：全數檢查。

      檢查方法：在閥門出口用壓力表檢查。

      6 對消防氣壓給水設備，當系統氣壓下降到設計最低壓力時，通過壓力變化信號應能啟動穩壓泵。

      檢查數量：全數檢查。

      檢查方法：使用壓力表，觀察檢查。

      7 消防水泵啟動控制應置于自動啟動檔，消防水泵應互為備用。

      檢查數量：全數檢查。

      檢查方法：觀察檢查。

8.0.7 報警閥組的驗收應符合下列要求：

      1 報警閥組的各組件應符合產品標準要求。

      檢查數量：全數檢查。

      檢查方法：觀察檢查。

      2 打開系統流量壓力檢測裝置放水閥，測試的流量、壓力應符合設計要求。

      檢查數量：全數檢查。

      檢查方法：使用流量計、壓力表觀察檢查。

      3 水力警鈴的設置位置應正確。測試時，水力警鈴噴嘴處壓力不應小于0.05MPa，且距水力警鈴3m遠處警鈴聲聲強不應小于70dB。

      檢查數量：全數檢查。

      檢查方法：打開閥門放水，使用壓力表、聲級計和尺量檢查。

      4 打開手動試水閥或電磁閥時，雨淋閥組動作應可靠。

      5 控制閥均應鎖定在常開位置。

      檢查數量：全數檢查。

      檢查方法：觀察檢查。

      6 空氣壓縮機或火災自動報警系統的聯動控制，應符合設計要求。

      7 打開末端試（放）水裝置，當流量達到報警閥動作流量時，濕式報警閥和壓力開關應及時動作，帶延遲器的報警閥應在90s內壓力開關動作，不帶延遲器的報警閥應在15s內壓力開關動作。

      雨淋報警閥動作后15s內壓力開關動作。

8.0.8 管網驗收應符合下列要求：

      1 管道的材質、管徑、接頭、連接方式及采取的防腐、防凍措施，應符合設計規范及設計要求。

      2 管網排水坡度及輔助排水設施，應符合本規范第5.1.17條的規定。

      檢查方法：水平尺和尺量檢查。

      3 系統中的末端試水裝置、試水閥、排氣閥應符合設計要求。

      4 管網不同部位安裝的報警閥組、閘閥、止回閥、電磁閥、信號閥、水流指示器、減壓孔板、節流管、減壓閥、柔性接頭、排水管、排氣閥、泄壓閥等，均應符合設計要求。

      檢查數量：報警閥組、壓力開關、止回閥、減壓閥、泄壓閥、電磁閥全數檢查，合格率應為100%；閘閥、信號閥、水流指示器、減壓孔板、節流管、柔性接頭、排氣閥等抽查設計數量的30%，數量均不少于5個，合格率應為100%。

      檢查方法：對照圖紙觀察檢查。

      5 干式系統、由火災自動報警系統和充氣管道上設置的壓力開關開啟預作用裝置的預作用系統，其配水管道充水時間不宜大于1min；雨淋系統和僅由火災自動報警系統聯動開啟預作用裝置的預作用系統，其配水管道充水時間不宜大于2min。

      檢查數量：全數檢查

      檢查方法：通水試驗，用秒表檢查。

9.0.6 每個季度應對系統所有的末端試水閥和報警閥旁的放水試驗閥進行一次放水試驗，檢查系統啟動、報警功能以及出水情況是否正常。

9.0.17 每月應利用末端試水裝置對水流指示器進行試驗。
