絕緣測試為什么要記錄環境溫度？?jī)蓮垐D告訴你原因！

文章來源：cnkrok.com作者：海灣消防公司人氣：1714日期：2020-08-12 15:08:27

電氣導體和電動機繞組通常覆蓋有塑化絕緣材料，絕緣材料可防止設備漏電，是設備和使用者的安全保障。但絕緣材料也會因?yàn)閴勖屯獠凯h(huán)境原因而變得脆弱，如果未及時發現，將存在很大的安全隱患。

（絕緣不良導致漏電打火）

絕緣測試可以利用絕緣電阻值對材料的絕緣性能進行量化，幫助工程師提早發現絕緣性能下降。

通常，當發現絕緣阻值下降時，工程師都會認為是受潮或污染所致，這確實是導致電機故障的主要元兇，但有時絕緣阻值下降并不是真正的“問題”，而是環境溫度變化導致。

影響電機絕緣老化的因素

電機使用壽命
極端溫度、潮濕
粉塵、污垢、油漬及污染
震動、機械壓力或破壞

絕緣阻值隨溫度變化的規律是：溫度每高于基線10℃，絕緣阻值加倍，反之，溫度每低于基線10℃，絕緣阻值將減半。

例如，在30℃下的1MΩ讀數，相當于20℃下的2MΩ。

這也就是為什么相關國標規定進行絕緣測試時要求記錄環境溫度了，如果能對數據進行溫度補償，你會發現這些頭疼的數據變化巧妙地消失了。

我們先來看一組未進行溫度修正的數據：

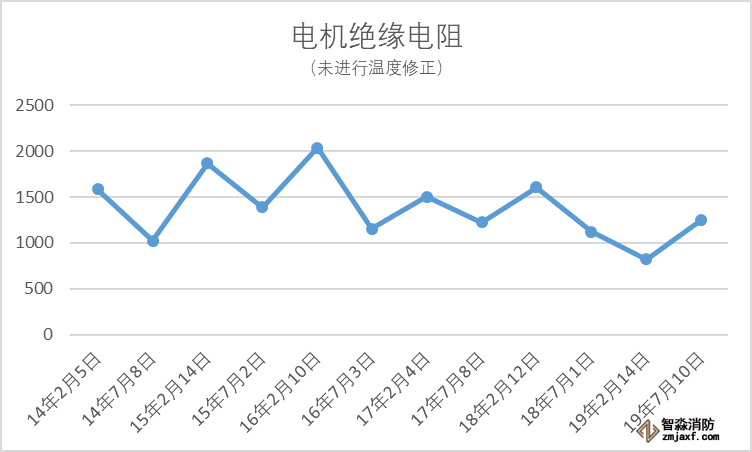

整理為圖表：

可以發現，絕緣電阻一直在不斷變化，工程師無法從這些數據中找到規律，很難做出正確的判斷。

如果我們選擇40℃作為基線值，對所有測量值進行如下的溫度補償：

其中，T_A為實際測試溫度，T_R為參考溫度(此處設為40℃)，K_T為T_A時的溫度修正因子，溫度補償值為實測電阻值乘K_T

則得到的補償后的絕緣電阻值：

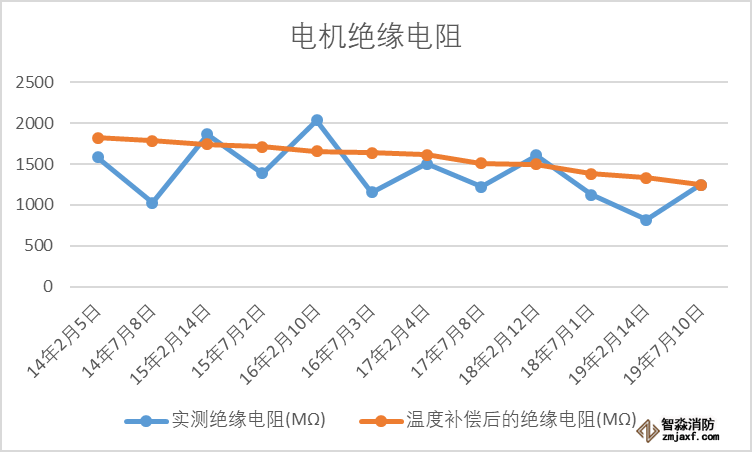

整理為圖表（圖中橙色折線）

可以明顯看出絕緣電阻值正在隨著時間下降，需要引起注意。

由此可見，了解溫度與絕緣電阻值的關系對于長期維護工作非常重要，進行絕緣電阻的溫度補償換算必不可少。

傳統的紙筆記錄和計算既耗費時間，又容易出錯。選擇帶有溫度補償功能的絕緣電阻測試儀可以大大提高效率和準確度，例如Fluke 1587FC絕緣萬用表或Fluke 155X FC絕緣測試儀，可利用標配的Fluke Connect應用程序，可以在智能手機上輸入被測溫度并進行自動補償，準確比較歷史讀數，更可以一鍵生成報告，幫助工程師輕松掌握設備絕緣情況。

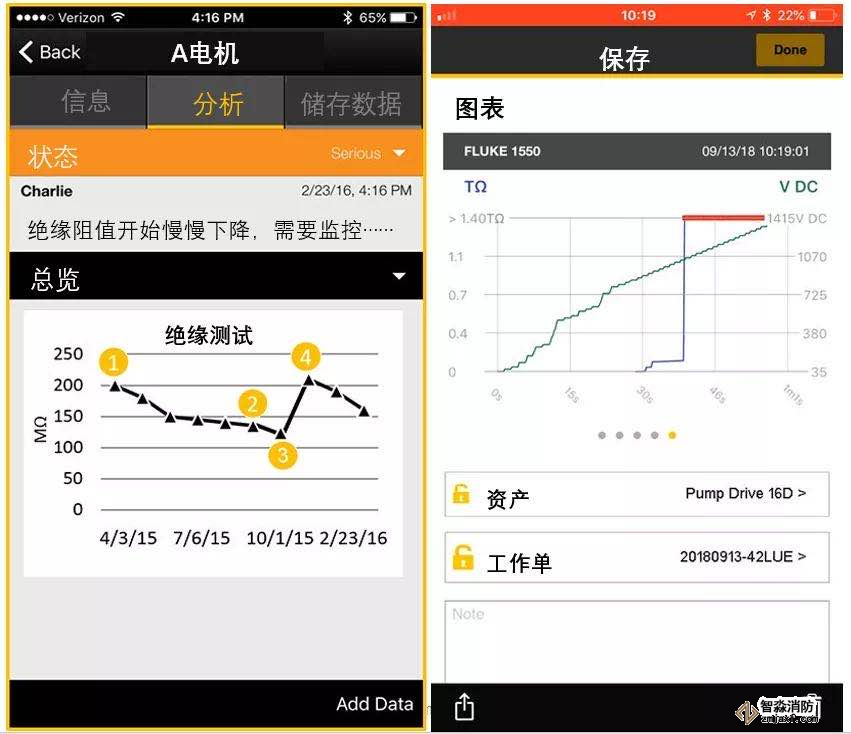

Fluke Connect 應用程序測試界面
