一、消防給水管材的種類

一

1.球墨鑄鐵管：適用于自動噴水滅火系統報警閥前的埋地管道，消火栓系統的埋地管道。

2.焊接鋼管：適用于適用于消火栓系統的埋地和架空管道及自動噴水滅火系統和水噴霧系統報警閥前的埋地和架空管道，用于輸送低壓流體。按照壁厚可以分為普通鋼管和加厚鋼管。按工藝不同可以分為普通焊接鋼管和熱浸鍍鋅焊接鋼管。

3.無縫鋼管：適用于主干管或系統下部工作壓力較高部位的管道。按照工藝不同可以分為熱軋和冷軋兩種。

二、消防給水管材的選用

1.室外消火栓給水系統

（1）當室外消防為生活、消防合用管道系統或低壓消防給水系統時，可選用允許壓力較低的承插支管的球墨鑄鐵管、焊接鋼管、內外壁熱鍍鋅焊接鋼管，以及PE給水管。

（2）當室外消防給水系統為臨時高壓或常高壓給水系統，且系統工作壓力較低時，在管材允許的壓力范圍內可采用上述（1）的管材；當系統的工作壓力較大時，應根據系統工作壓力情況，分別采用法蘭式球墨鑄鐵管、焊接鋼管、內外壁熱鍍鋅普通鋼管或加厚鋼管以及無縫鋼管。

2.室內消火栓給水系統

（1）當室內消火栓系統的工作壓力≤1.0Mpa時，可采用普通焊接鋼管、內外壁熱鍍鋅普通焊接鋼管。

（2）當室內消火栓系統的工作壓力為1.0~1.6Mpa時，可采用加厚焊接鋼管、熱鍍鋅加厚焊接鋼管和無縫鋼管。

3.自動噴水滅火系統

配水管道應采用內外壁熱鍍鋅鋼管，當報警閥入口前管道采用內壁不防腐的鋼管時，應在管道的末端設置過濾器。

三、消防給水管材的連接

1.消防給水常用管材的連接方式

球墨鑄鐵管常用連接方式：承插連接

鋼管常用連接方式：螺紋連接、法蘭連接、焊接連接、卡箍連接等。

2.消防給水常用管材的連接一般要求

（1）消火栓給水系統管道當采用內外壁熱浸鍍鋅鋼管時，不應采用焊接。系統管道采用內壁不防腐管道時，可采用焊接連接，但管道焊接應符合相關要求。自動噴水滅火系統報警閥后管道不能采用焊接，應采用螺紋、溝槽式管接頭或法蘭接頭。

（2）消火栓給水系統管徑大于100mm的熱鍍鋅鋼管，應采用法蘭連接或溝槽連接。自動噴水滅火系統管徑大于100mm時未規定不能使用螺紋連接，但要求在管徑≥100mm的管道上在一定距離配設法蘭連接或溝槽連接點。

（3）消火栓系統和自動噴水滅火系統管道在使用法蘭連接應采用螺紋法蘭，當采用焊接法蘭時應進行二次鍍鋅。

（4）任何管段需要改變管徑時，應使用符合標準的異徑管接頭和管件。

（5）有關消防管道連接方式及相關技術要求可參照《全國民用建筑工程設計技術措施--給水排水》中的有關規定。



消防水系統工程常用設備





一、消防給水系統

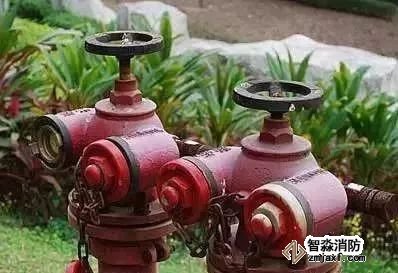

1.消火栓

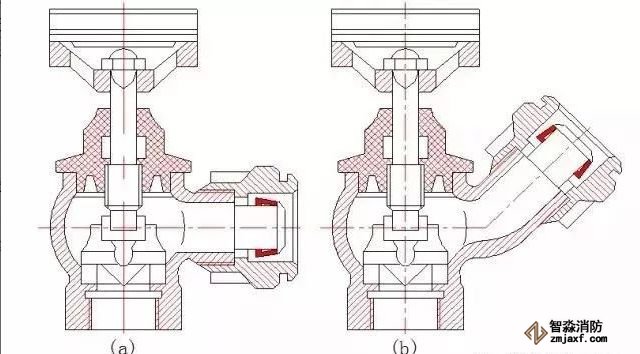

室內消火栓是具有內扣式接頭的球形閥式龍頭，有單出口和雙出口之分。一般情況下推薦單出口消火栓。消火栓口徑有DN50和DN65兩種，前者用于2.5～5L/s,后者用于每支水槍最小流量大于等于5L/s。進水口端與消防立管相連接，出水口端與水帶相連接。高層建筑室內消火栓口徑應選DN65。

2.水槍

水槍是滅火的主要工具之一，用鋼、鋁合金或塑料制成，其作用在于收縮水流、產生擊滅火焰的充實水柱。室內一般采用直流式水槍，常用噴口直徑有13、16、19mm三種，另一端設有和水龍帶相連接的接口，其口徑為50mm和65mm兩種。

噴口直徑為13mm的水槍配有50mm的接口，配DN50的水帶；噴口直徑為16mm的水槍配有50mm或65mm的接口，可配DN50和DN65水帶；噴口直徑為19mm的水槍配有65mm的接口，可配DN65水帶。高層建筑室內消火栓給水系統，水槍噴口直徑不小于19mm。

3.水龍帶

水龍帶有麻織、棉織和襯膠的三種，襯膠的壓力損失小，但抗折疊性能不如麻織和棉織的好。室內常用的消防水帶口徑有DN50和DN65兩種，其長度有15m、20m、25m三種，不宜超過25m，水龍帶的兩端分別與水槍和消火栓連接。

消火栓、水帶和水槍之間的連接，一般采用內扣式快速接頭。在同一建筑物內應選用同一規格的水槍、水帶和消火栓，已利于維護、管理和串用。

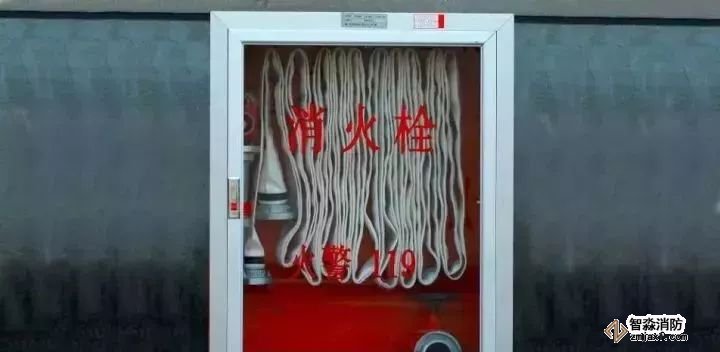

4.消火栓箱

消火栓箱用來放置消火栓、水帶和水槍，一般嵌入墻體暗裝，也可以明裝和半暗裝。其安裝高度以消火栓栓口中心距地面1.1m為基準。

常用消火栓箱的規格有800×650×200（320）mm，用木材、鋁合金或鋼板制作而成，外裝單開門，門上應有明顯的標志，箱內水帶和水槍平時應安放整齊。

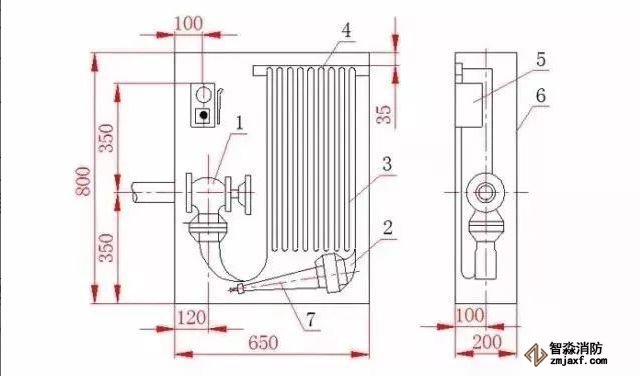

1-消火栓；2-水帶接口；3-水帶；4-掛架；5-消防水泵按鈕；6-消火栓箱；7-水槍

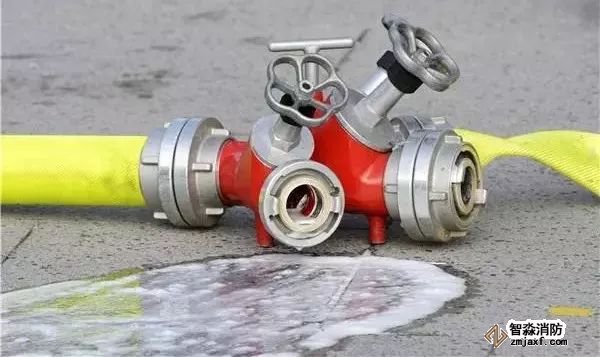

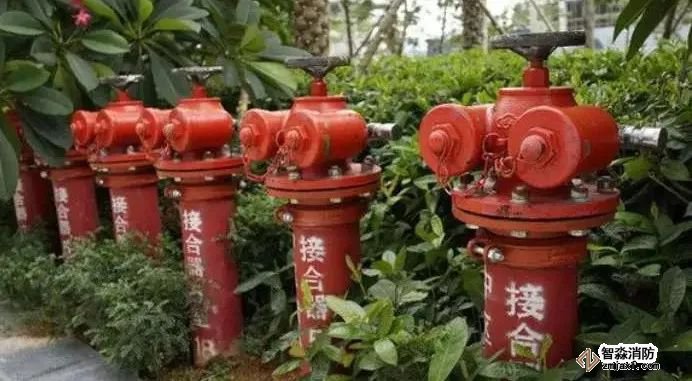

5.水泵結合器

水泵結合器是消防車從室外水源或市政給水管取水向室內消防管網供水的接口。超過四層的廠房和庫房、高層工業建筑、設有消防管網的住宅及超過五層的其它民用建筑，其室內消防管網應設水泵接合器。

水泵結合器應設在室外便于消防車接近、使用、不妨礙交通的地點。除墻壁式水泵結合器外，距建筑物外墻應有一定距離，一般不小于5m。水泵接合器四周15～40m的范圍內，應有供消防車取水的室外消火栓或消防水池。

6.消防水喉

消防水喉是供人員自救撲滅初期火災并減少滅火過程造成水漬損失時使用。按其設置條件分為自救式小口徑消火栓和消防軟管卷盤兩種。

二、自動噴水滅火系統主要設備

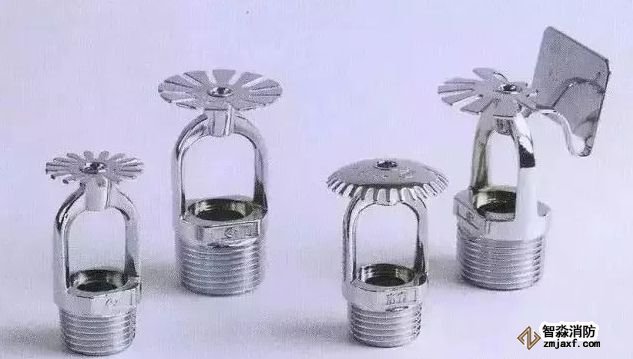

1.閉式噴頭

自動噴頭是閉式自動噴水滅火系統的關鍵組件，系通過熱敏感釋放機構的動作而噴水。它由噴水口、溫感釋放器（控制器）和濺水盤組成，其形狀和樣式較多，下圖為常用的低熔點金屬控制器自動噴頭和爆炸瓶式自動噴頭。

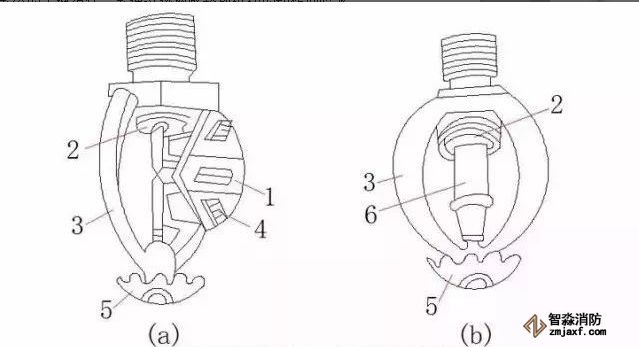

a) 易熔合金閉式噴頭           b）玻璃瓶閉式噴頭

1-易熔合金閘鎖；2-閥片；3-噴頭框架；4-八角支架；5-濺水盤；6-玻璃球

2.開式噴頭

開式噴頭的規格、型號、接管螺紋和外形與玻璃球閉式噴頭完全相同，是在玻璃球閉式噴頭上卸掉感溫元件和密封面而成的，通常用于雨淋系統，也稱為雨淋開式噴頭。

3.報警閥

報警閥的作用是開啟和關閉管網的水流，傳遞控制信號至控制系統并啟動水力警鈴直接報警。

4.水流指示器

水流指示器用于濕式噴水滅火系統中。當某個噴頭開啟噴水或管網發生水量泄露時，管道中的水產生流動，引起水流指示器中槳片隨水流而動作，接通延時電路20s～30s之后，繼電器觸電吸合發出區域水流電信號，送至消防控制室。通常將水流指示器安裝于各樓層的配水干管或支管上。

5.延遲器

延遲器是一個罐式容器，安裝于報警閥與水力警鈴（或壓力開關）之間。用來防止由于水壓波動原因引起報警閥開啟而導致的誤報。報警閥開啟后，水流需經30s左右充滿延遲器后方可沖打水力警鈴。

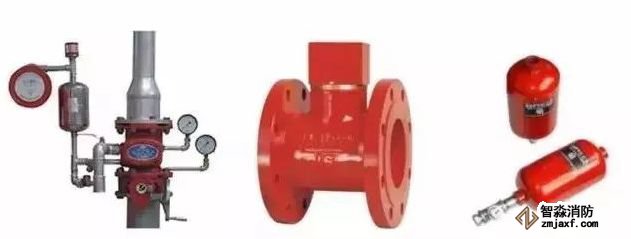

    報警閥              水流指示器           延遲器
