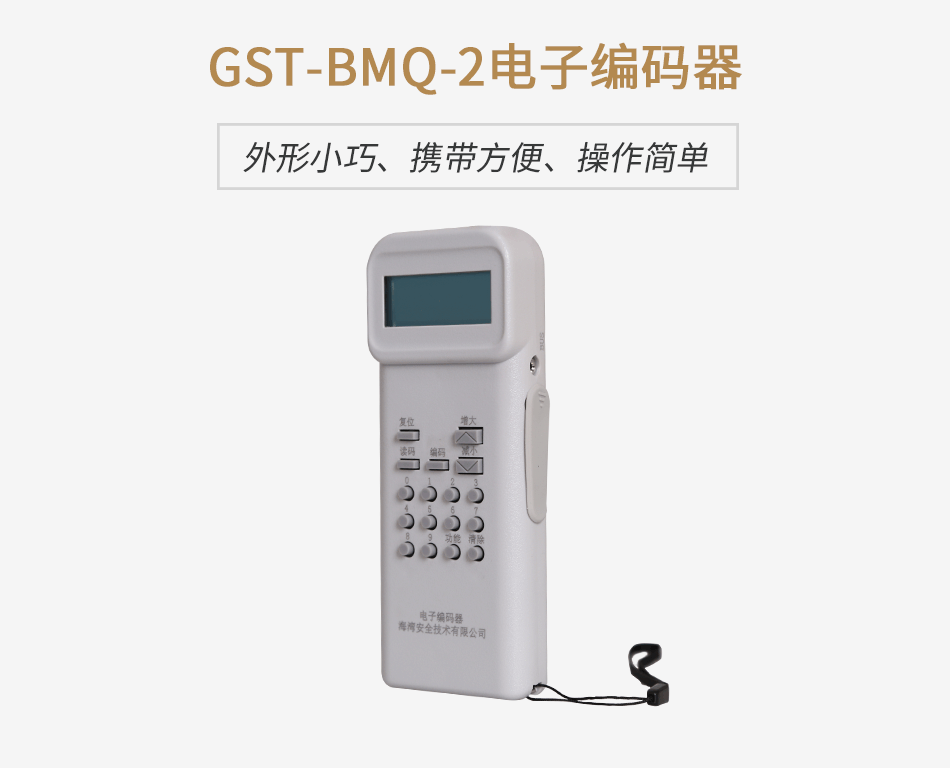

一、海灣GST-BMQ-2電子編碼器概述

　　GST-BMQ-2電子編碼器可對電子編碼的探測器或模塊進行地址碼、靈敏度、設備類型等的讀出和地址碼、靈敏度的寫入功能，還可以對火災顯示盤進行地址碼、燈號及二次碼的讀出和寫入。

二、海灣GST-BMQ-2電子編碼器特點

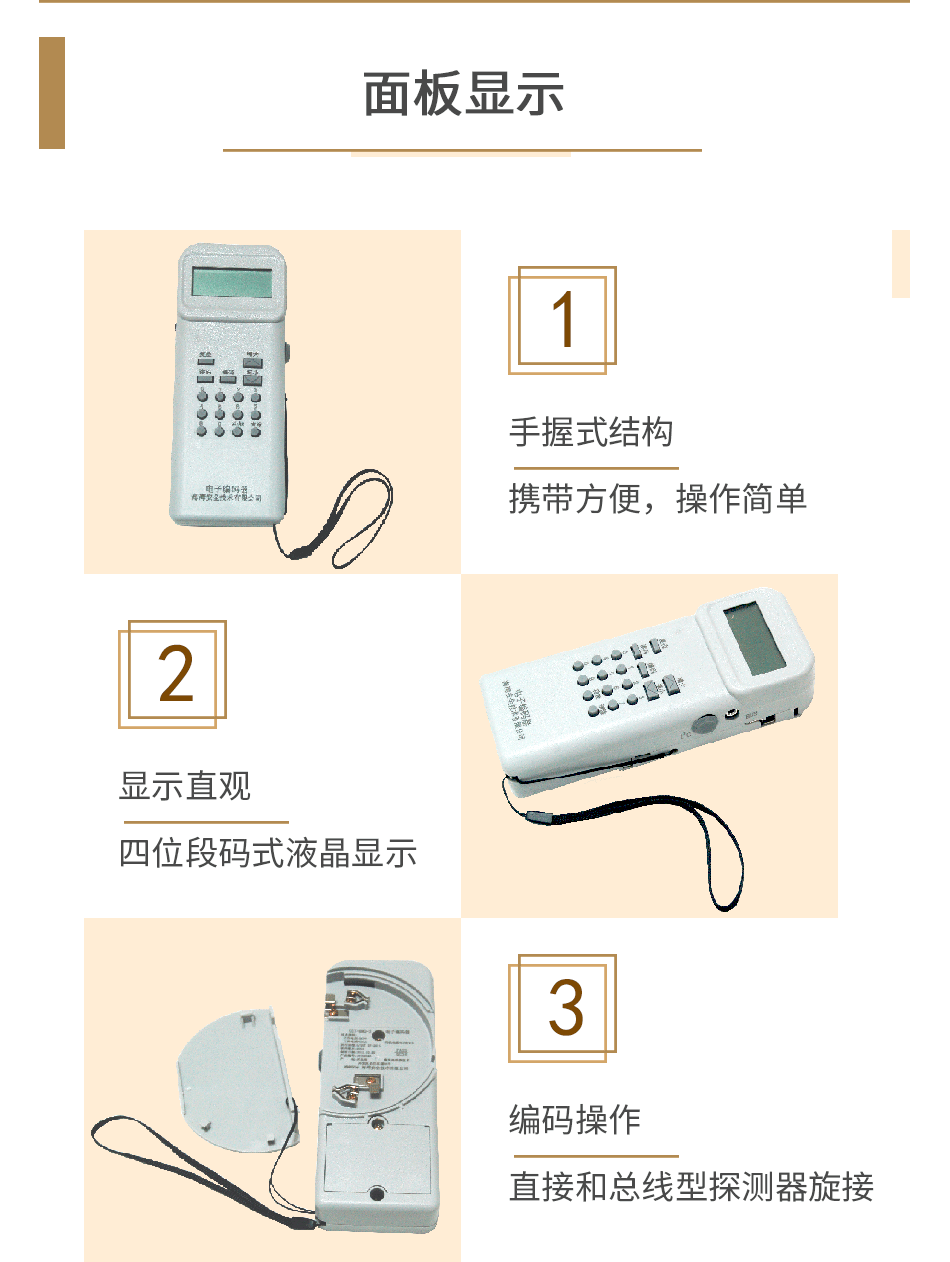

　　1.該編碼器采用手握式結構，外形小巧，攜帶方便，操作簡單；

　　2.該編碼器可通過編碼器后蓋的總線接口，直接和總線型探測器旋接，進行編碼等操作，更加方便；

　　3.可對公司生產的總線型探測器、模塊等設備編碼，可對ZF-GST8903火災顯示盤、JTY-HM-GST102線型光束感煙火災探測器、JTY-HF-GST102線型光束感煙火災探測器、隔爆點型可燃?xì)怏w探測器等I²C接口設備編碼；

　　4.四位段碼式液晶顯示，顯示直觀；

　　5.低功耗睡眠和自動關機功能；

　　6.電池欠壓指示功能。

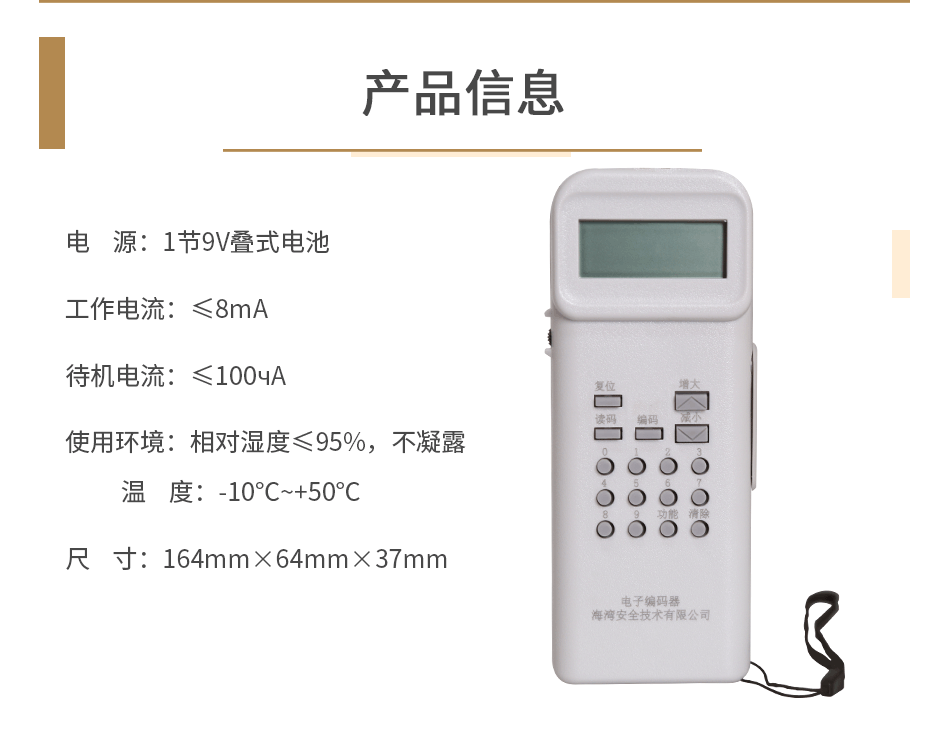

三、海灣GST-BMQ-2電子編碼器技術特性

　　1.電源：1節9V疊式電池

　　2.工作電流≤8mA

　　3.待機電流≤100чA

　　4.使用環境：

　　溫度：-10℃~+50℃

　　相對濕度≤95%，不凝露

　　5.尺寸：164mm×64mm×37mm

四、海灣GST-BMQ-2電子編碼器結構特征

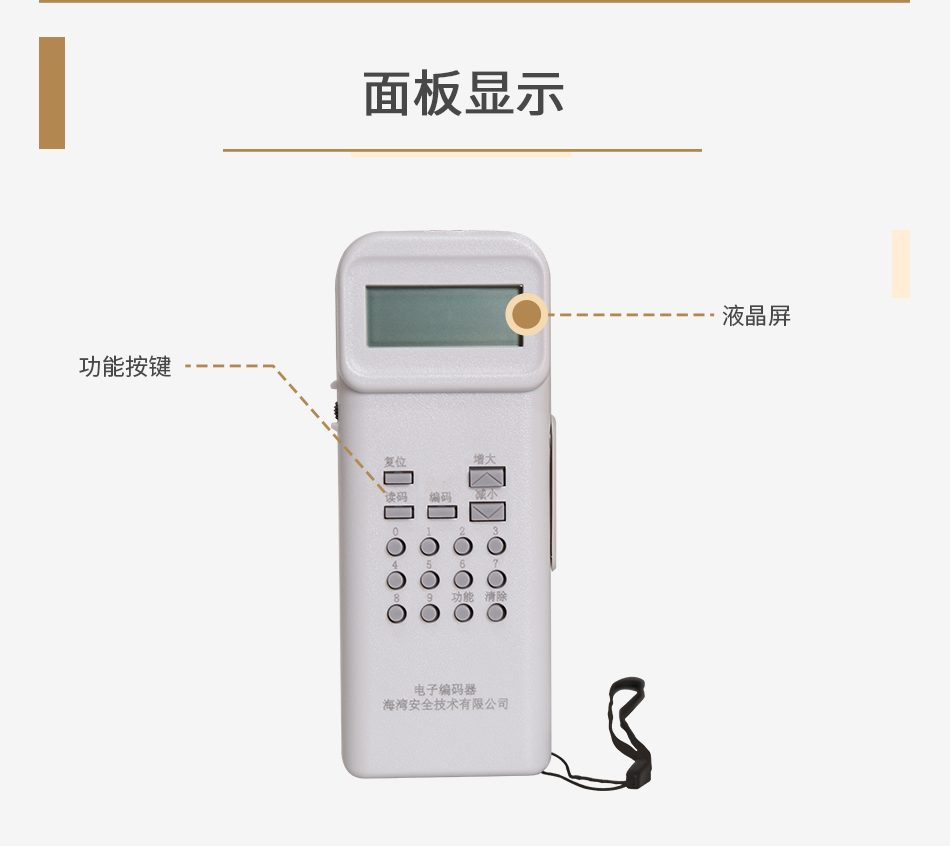

　　GST-BMQ-2各部分名稱和功能說明如下：

　　1.電源開關：完成系統硬件開機和關機操作。

　　2.液晶屏：顯示有關探測器的一切信息和操作人員輸入的相關信息，并且當電源欠壓時給出指示。

　　3.總線插口：編碼器通過總線插口與探測器或模塊相連。

　　4.火災顯示盤接口（I²C）：編碼器通過此接口與ZF-GST8903火災顯示盤或以I²C編程方式編碼的探測器相連。

　　5.復位鍵：當編碼器由于長時間不使用而自動關機后，按下復位鍵可以使系統重新上電并進入工作狀態。

　　6.固定螺絲：將編碼器的印制板固定好，并且將編碼器的前蓋好后蓋安裝在一起。

　　7.電池盒后蓋：內部放置電池。

　　8.銘牌：貼于編碼器背面。

　　9.JTY－GD－G3、JTY－ZCD－G3N型探測器總線接口：旋接JTY－GD-G3、JTY-ZCD-G3N探測器。

　　10.JTY-GM-GST9611、JTW-ZOM-GST9611、JTW-ZOM-GST9612探測器。

　　11.電池蓋螺絲：將電池固定好。

　　12.保護蓋：保護后蓋的總線接口，以免發生短路等事故。

　　GST-BMQ-2電子編碼器外形結構：

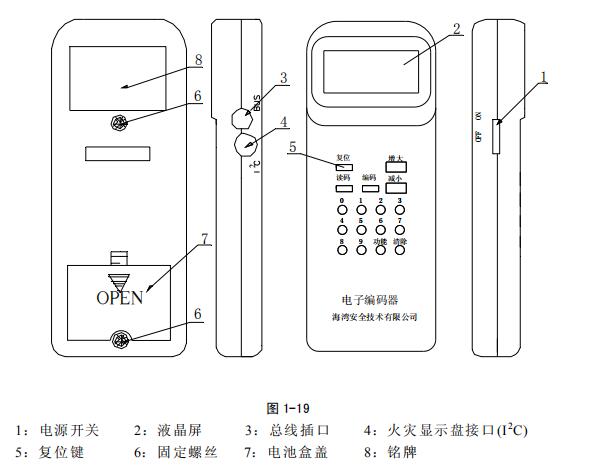

　　電子編碼器的外形結構如圖所示：

　　1：電源開關2：液晶屏3：總線插口4：火災顯示盤接口(I2C)

　　5：復位鍵6：固定螺絲7：電池盒后蓋8：銘牌

　　9：G3系列探測器總線接口10：GST9000系列探測器總線接口11：電池盒后蓋螺絲

　　12：保護蓋13：探測器對位標識

　　其中各部分功能說明如下：

　　1)電源開關：完成系統硬件開機和關機操作。

　　2)液晶屏：顯示有關探測器的一切信息和操作人員輸入的相關信息，并且當電源欠壓時給出指示。

　　3)總線插口：編碼器通過總線插口與探測器或模塊相連。

　　4)火災顯示盤接口(I2C)：編碼器通過此接口與ZF-GST8903火災顯示盤或以I2C編程方式編碼的探測器相連。

　　5)復位鍵：當編碼器由于長時間不使用而自動關機后，按下復位鍵可以使系統重新上電并進入工作狀態。

　　6)固定螺絲：將編碼器的印制板固定好，并且將編碼器的前蓋和后蓋安裝在一起。

　　7)電池盒后蓋：內部放置電池。

　　8)銘牌：貼于編碼器背面。

　　9)G3系列探測器總線接口：旋接JTY-GD-G3、JTW-ZCD-G3N、JTF-GOM-GST601等探測器。

　　10)GST9000系列探測器總線接口：旋接JTY-GM-GST9611、JTW-ZOM-GST9612、JTF-GOM-GST9613等探測器。

　　11)電池蓋螺絲：將電池固定好。

　　12)保護蓋：保護后蓋的總線接口，以免發生短路等事故。

　　13)探測器對位標識：探測器旋接對位標記。

五、海灣GST-BMQ-2電子編碼器使用及操作

　　1.電池的初次安裝

　　打開電池蓋螺絲和電池盒后蓋，將電池正確扣在電池扣上，裝在電池盒內，蓋好后蓋，擰緊螺絲。

　　2.電池的更換

　　如果液晶屏前部有“LB”字符顯示，表明電池已經欠壓，應及時進行更換。

　　注意：更換前應關閉電源開關；從電池扣上撥下電池時不要用力過大。

　　3.系統連線

　　與探測器、模塊連接：將連接線的異端插在編碼器的總線插口內（如圖1所示的3處），另一端的兩個夾子分別夾在探測器或模塊的兩根總線上。

　　與JTY-GM-GST9611、JTW-ZOM-GST9612型探測器連接：將探測器旋接到后蓋的總線接口上，探測器上的對位標志，從編碼器的對位標志1旋到對位標志2處，就可以連接到總線上。

　　與JTY-GD-G3、JTY-ZCD-G3N型探測器連接：將探測器旋接到后蓋的總線接口上，無對位要求。

　　與火災顯示盤和其他I²C插座內（如圖1所示的4處），另一端的連接器頭插在火災顯示盤和其他探測器的連接器座上。

　　4.開機

　　將電源開關撥到“開”的位置，此時在液晶屏上顯示“H002”，表明工作正常。

　　5.自動關機的復位

　　當編碼器由于長時間不用自動關機后，按下復位鍵可以使系統重新上電并恢復正常工作狀態。

六、海灣GST-BMQ-2電子編碼器故障分析與排除

　　1.開機不顯示：檢測電池扣與線路板是否斷路與電池連接是否牢固，否則為電路內部損壞。

　　2.不能編碼：確定所編碼的探測器或模塊完好，確定連接總線端子正確，檢查總線是否斷路或短路，否則為電路內部損壞。
