三、海灣GST-GF150WA廣播功率放大器結構特征與安裝

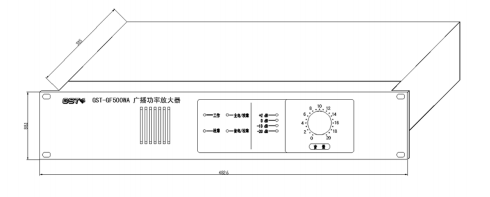

以 GST-GF500WA 型廣播功率放大器為例進行說明，其外形及結構示意圖如圖 9-3。

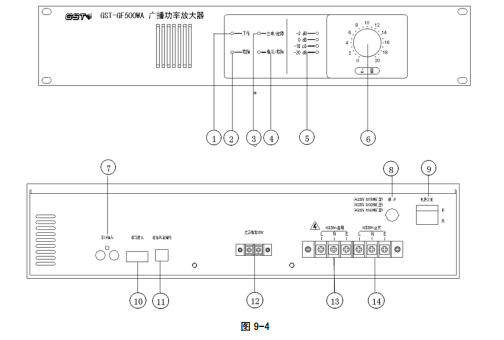

本廣播功率放大器采用標準插盤結構安裝，其后部示意圖如圖 9-4。



1) 工作指示燈：200A 啟動本設備后該指示燈為綠色，表示本機工作正常。

說明：當功放電源開關打開時工作指示燈不亮，此時如果主備電均正常時，主電綠燈亮，說明功放處于待機狀態。

2) 故障燈：說明：故障燈常亮，表示本機音頻輸出線處于交流短路，本機已經處于保護狀態。如果音頻輸出線短路故障排除，需將電源關閉，然后再重新啟動，才能解除指示燈常亮狀態；

3) 主電指示燈：綠燈亮表示本機采用主用電源供電，黃燈故障燈亮說明主用電源斷開。說明：當功放電源開關打開時，如果主電正常則綠燈點亮，如果斷開則黃燈點亮。

4) 備電指示燈：綠燈亮表示本機采用備用電源供電，黃燈故障燈亮說明備電斷開。說明：當功放電源開關打開時，如果主備用電源均正常，默認主電優先工作，對應主電指示燈為綠色，備電指示燈處于熄滅狀態（代表目前備電正常）；如果主用電斷開，功放會自動轉為備用電工作，對應的備電指示燈為綠色，主電指示燈為黃色。

5) 音頻輸出電平顯示：動態顯示音頻輸出的幅度。

6) 音量電位器：調整此旋鈕，可以改變當前的監聽音量以及音頻輸出的大小。順時針旋轉，監聽音量增大；逆時針旋轉，監聽音量減小。

7) 音頻輸入：RCA 音頻接口，其中一路 RCA 口，可以作為接收來自于音源設備的音頻輸出，另外一路可做為級聯下一臺功率放大器的音頻輸入。
