一、JTY-HF-GST102線型光束感煙火災探測器概述

　　JTY-HF-GST102線型光束感煙火災探測器(以下簡稱探測器)為非編碼型反射式線型紅外光束感煙探測器。該探測器必須與反射器配套使用，但需要根據二者間安裝距離的不同決定使用一塊或四塊反射器。

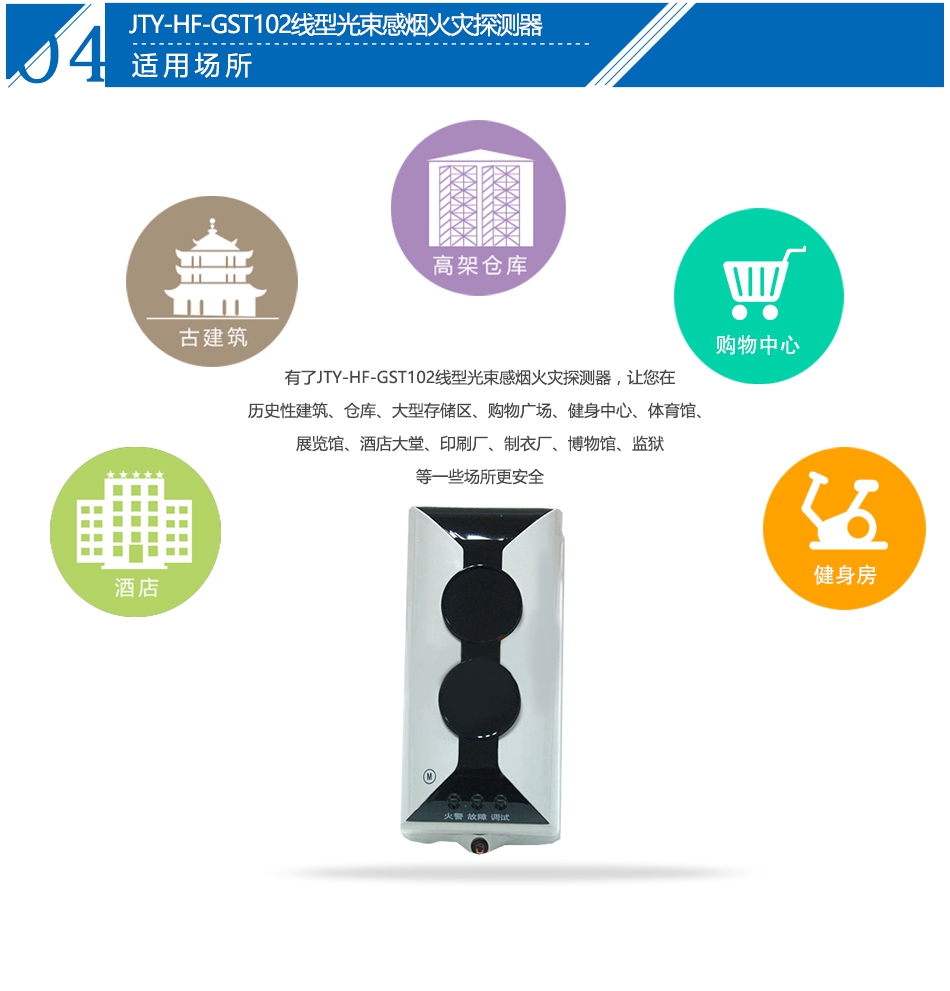

　　探測器內置性能卓越的單片機，具備強大的分析判斷能力，通過在探測器內部固化的運算程序，可自動完成系統的調試、火警的判斷和故障的判斷，并通過指示燈和信號輸出端子給出狀態指示。該探測器還具有根據外界環境參數變化補償?shù)墓δ?，降低了探測器對現場環境潔凈程度的要求，探測器的靈敏度可通過電子編碼器進行現場設置，拓寬了本產品的應用場所。探測器采用全新的、合理的結構設計，調節靈敏、定位準確、外形美觀，易于安裝，調試方法簡單、方便。該探測器可用于歷史性建筑、倉庫、大型存儲區、購物廣場、健身中心、體育館、展覽館、酒店大堂、印刷廠、制衣廠、博物館、監獄等場所，還可用于有輕微煙塵的空間。

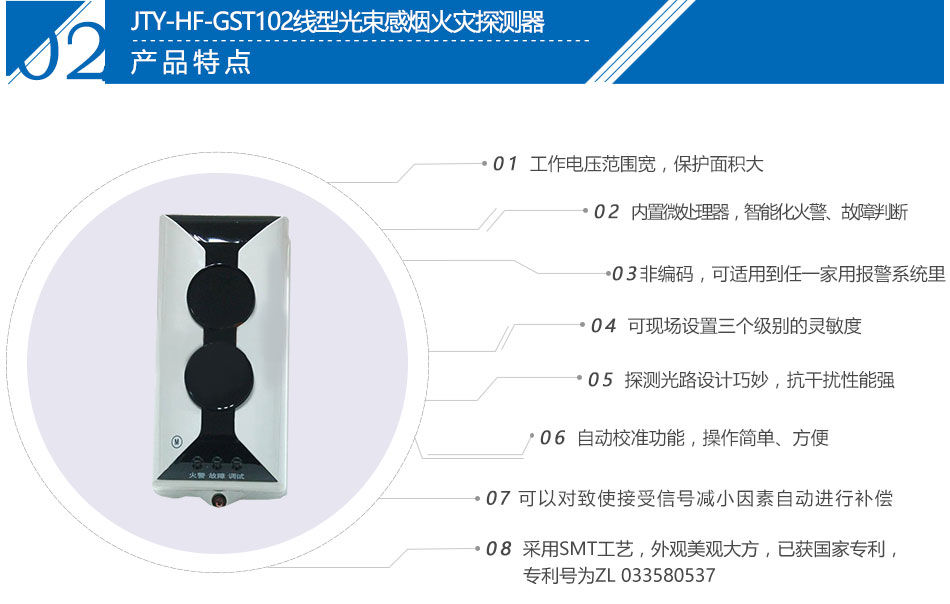

二、JTY-HF-GST102線型光束感煙火災探測器特點

　　1.工作電壓范圍寬、保護面積大；

　　2.探測器將發射部分、接收部分合二為一，安裝簡單、方便，光路準直性好；

　　3.內置微處理器，智能化火警、故障判斷；

　　4.具有自動校準功能，確?？梢杂蓡稳嗽诙虝r間內完成調試，操作簡單、方便；

　　5.具有自診斷功能，可以監測探測器的內部故障；

　　6.具有自動補償功能，對于一定程度上的灰塵污染、位置偏移及發射管的老化等致使接收信號減小的因素可自動進行補償；

　　7.具有火警、故障無源輸出觸點；

　　8.可現場設置三個級別的靈敏度；

　　9.探測光路設計巧妙，抗干擾性能強；

　　10.采用SMT工藝；

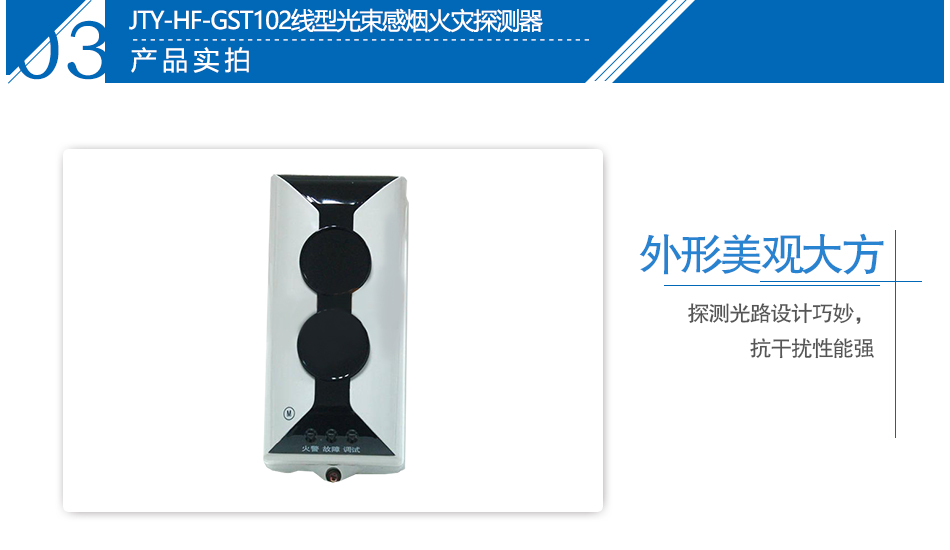

　　11.外形美觀大方，已獲國家專利，專利號為ZL033580537。

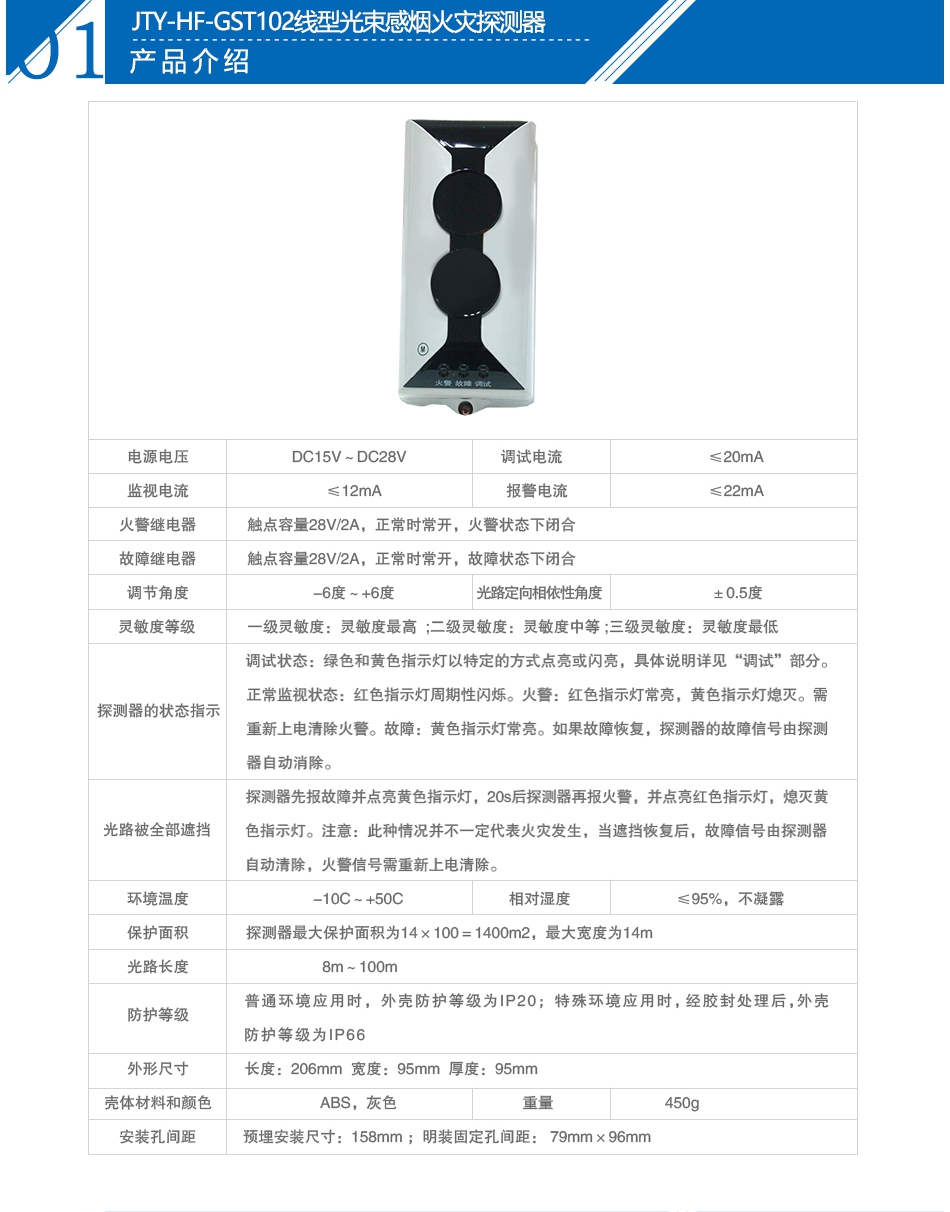

三、JTY-HF-GST102線型光束感煙火災探測器技術特性

　　1.電源電壓DC15V～DC28V；

　　2.電源電流：

　　調試電流≤20mA

　　監視電流≤12mA

　　報警電流≤22mA

　　3.火警、故障觸點輸出：

　　火警繼電器：觸點容量28V/2A，正常時常開，火警狀態下閉合

　　故障繼電器：觸點容量28V/2A，正常時常開，故障狀態下閉合

　　4.調節角度：-6度～+6度

　　5.光路定向相依性角度：±0.5度

　　6.靈敏度等級：

　　一級靈敏度：靈敏度最高

　　二級靈敏度：靈敏度中等

　　三級靈敏度：靈敏度最低

　　7.探測器的狀態指示：

　　調試狀態：綠色和黃色指示燈以特定的方式點亮或閃亮，具體說明詳見“調試”部分。

　　正常監視狀態：紅色指示燈周期性閃爍。

　　火警：紅色指示燈常亮，黃色指示燈熄滅。需重新上電清除火警。

　　故障：黃色指示燈常亮。如果故障恢復，探測器的故障信號由探測器自動消除。

　　光路被全部遮擋：探測器先報故障并點亮黃色指示燈，20s后探測器再報火警，并點亮紅色指示燈，熄滅黃色指示燈。注意：此種情況并不一定代表火災發生，當遮擋恢復后，故障信號由探測器自動清除，火警信號需重新上電清除。

　　8.使用環境：

　　溫度：-10C～+50C

　　相對濕度≤95%，不凝露

　　9.保護面積：探測器最大保護面積為14×100＝1400m2，最大寬度為14m

　　10.光路長度：8m～100m

　　11.防護等級：

　　普通環境應用時，外殼防護等級為IP20；

　　特殊環境應用時，經膠封處理后，外殼防護等級為IP66

　　12.外形尺寸：長度：206mm寬度：95mm厚度：95mm

　　13.殼體材料和顏色：ABS，灰色

　　14.重量：450g

　　15.安裝孔間距：

　　預埋安裝尺寸：158mm

　　明裝固定孔間距：79mm×96mm

四、JTY-HF-GST102線型光束感煙火災探測器 結構特征、安裝與布線

　　本探測器外形結構及安裝方式及反射器的選配安裝與JTY-HM-GST102型線型光束感煙火災探測器相同。

　　現場安裝時，需要將直流24V電源線（無極性），連接在探測器的接線端子D1、D2上；接線端子K21、K22為故障無源輸出常開觸點，接線端子K11、K12為火警無源輸出常開觸點；反射器不需接線。接線端子示意圖如圖1-31。

　　布線要求：連接K11、K12、K21、K22的信號線采用阻燃雙絞線，截面積≥1.0mm²；電源線D1、D2采用阻燃BV線，截面積≥1.5mm²。
